大型区域性电厂的电气主接线

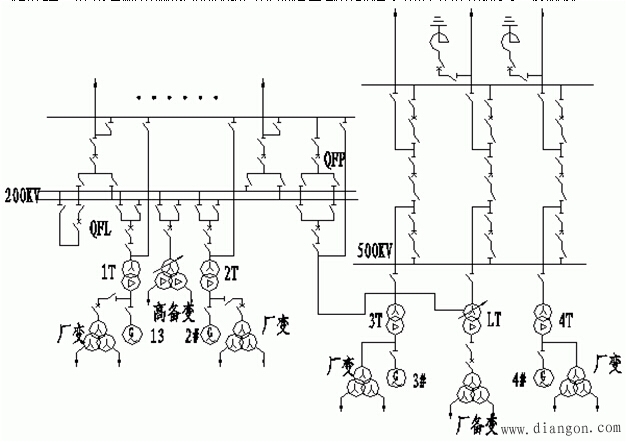

图示为某大型区域性火电厂电气主接线图。该厂地处煤矿附近，水源充足，没有近区负荷，在系统中地位十分重要，要求有很高的工作可靠性。因此，不设发电机电压母线，四台大型凝气式汽轮发电机组均以发电机一双绕组变压器单元接线形式，分别接入双母线带旁路母线接线的220KV高压配电装置和一个半断路器接线的500KV超高压配电装置。500KV与220KV配电装置之间，经一台自耦联络变压器LT互相联络。联系省际电网的500KV超高压远距离输电线路装设有并联电抗器，以吸收线路充电功率。

对大型区域性电厂电气主接线，应注意以下问题：
1、大型电厂通常采用发电机一变压器单元、扩大单元及联合单元接线。
2、大容量机组的出口电压高、电流大，相应的断路器制造困难、价格昂贵，并考虑我国目前220MW以上大型机组均承担基荷、起停操作不频繁，也较少采用扩大单元、联合单元接线的实际情况，所以一般不考虑装设发电机出口断路器。为防止发电机引出线回路中发生短故障，应采用分相封闭母线。
3、当发电机出口不装设断路器时，无法经主变压器倒送机组起停所需的厂用电源，一般需从相连的高压主母线上引接起动变压器，兼作备用厂用变压器，当电厂中装设有自耦联络联络变压器时，也可由其第三绕组作为电厂的起动电源与备用电源。
