克拉泼与席勒振荡电路（改进型电容三点式振荡电路）

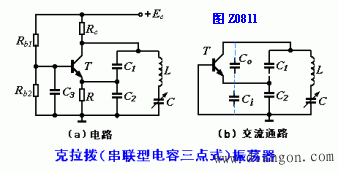

当要求电容三点式振荡电路的振荡频率更高时，则应使电容C1、C2的值较小。由于C1并接在三极管的c、e极之间，C2并接在三极管的b、e极之间，当管子的极间电容随温度等因素的变化而变化时，将对振荡频率产生显著影响，造成振荡频率的不稳定。为了减小极间电容的影响，提高电路频率的稳定性，对电容三点式振荡电路进行适当改进就形成了改进型电容三点式振荡电路，如图Z0811 所示。该电路称为串联型电容三点式振荡电路，又称克拉泼振荡电路。
由图可知，这种电路是在电容三点式振荡电路的电感支路上串进了一个小电容C而构成的（C3对交流短路，属共基组态）。C1、C2、C及L组成谐振回路，当C<< C1、C<<C2时，求得振荡频率为：

上式可见，振荡频率基本上与C1、C2无关，因此，可选C1、C2的值远大于极间电容，这就减小了极间电容变化对振荡频率的影响，提高了振荡频率的稳定性。
LC回路谐振电阻R0反射到三极管集、射极的等效负载电阻为：

其中。由上式可知：若C调至较小时，将使变小，导致电路增益下降，因此，这一电路的振荡频率只能在小范围内调节，否则将出现输出幅度明显下降的现象。

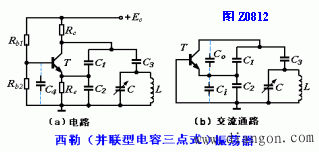

图Z0812所示电路，是并联型三点式振荡电路，又称席勒振荡电路，它是在串联型电容三点式振荡电路的电感L旁并接了一个电容C而构成的。
由于LC回路的谐振电阻R0反射到三极管集、射极间的等效负载电阻

而C3 ＞C，当C变小时， 变化程度不如式GS0813那样显著，从而削弱了振荡幅度受频率改变的影响。因此，席勒振荡电路的频率调节范围较克拉泼电路要宽，由图I0823可知，当C3<<C1、C3<<C2时，振荡频率为：

改进型电容三点式振荡电路除具有电容三点式振荡电路的特点外，还具有频率稳定度高（可达1O-5以上）的优点。该电路广泛应用于各类电视机中。
