电流并联负反馈放大电路

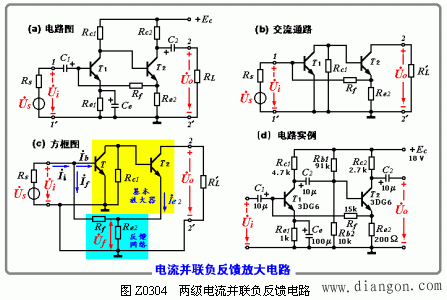

图Z0304（a）是两级电流并联负反馈电路，图（c）是它的交流等效电路方框图。

1、反馈类型的判断
（1）找反馈元件。由图可见，R f、Re2是联系输出回路和输入回路的元件，故为反馈元件，由它们组成反馈网络。
（2）判断是电压反馈还是电流反馈。因反馈信号取自非电压输出端，故为电流反馈。
（3）判断是串联反馈还是并联反馈。因反馈信号引至共射电路的基极，故为并联反馈。
（4）判断反馈极性。假定Ui为 （对地），经两级共射电路放大后Ue2为 － ，则通过Rf的电流I f的方向如图（c）中所示，它对Ii起了分流作用，从而使有效输入信号减弱，故为负反馈。
综上判断结果，该电路为电流并联负反馈放大电路。
2、反馈对输出电量的稳定作用
当Ii一定，由于某种原因（如β或RL变化）引起输出电流发生变化时，则通过反馈网络R f、Re2的作用将产生如下自动调节过程：
β2 ↑→Io（Ie2）↑→I f↑→ Ib↓→ Io↓
其效果使输出电流趋于稳定。
可见，电流负反馈能够稳定输出电流。
3、信号源内阻对并联反馈效果的影响
对并联负反馈，有Ib = Ii - I f，若信号源内阻 RS = ∞，则Ii恒定，I f的增加量全部转化为Ib的减小量，反馈效果最强；若RS较小，则随着I f 的增加，Ii 也有所增加，Ib 的减小量被缩减，负反馈效果减弱。因此，并联负反馈适用于信号源内阻RS大的场合。
4、放大倍数和反馈系数的含义

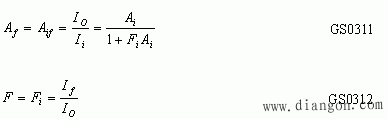

电流并联负反馈电路中，XI 、 Xo 、Xf 等均为电流量，故：

AIf、FI分别称为闭环电流放大倍数和电流反馈系数。
