中小型地区性电厂的电气主接线

中型电厂一般是指单机容量为50～200MW,总装机容量为200～1000MW的发电厂。小型电厂一般是指总装机容量在200MW以下的发电厂，单机容量多为6～50MW。接线应注意以下问题：
1、中小型电厂靠近负荷中心，近区负荷较多，通常还兼供部分热能，因此，需设置发电机电压母线。
2、接于6KV或10KV发电机电压母线的发电机总容量分别不超过120MW、240MW，负荷分别不超过100、200MW。
3、当负荷过大时，宜用35～100KV线路供电，其作较大容量的机组，可采用单元接线直接接入升高电压的配电装置。

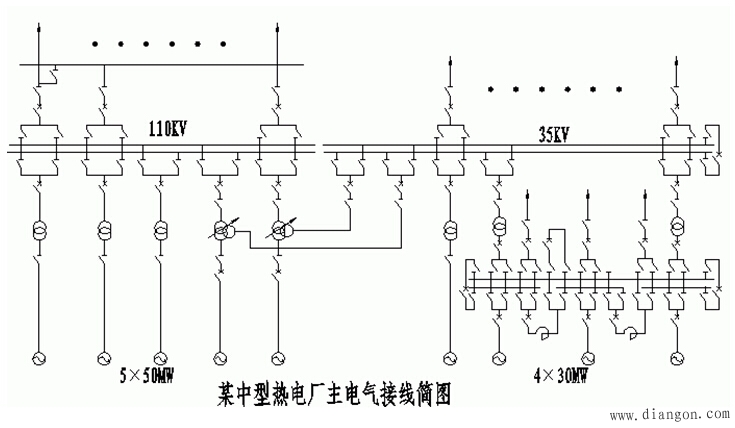

上图为中型热电厂，邻近热电负荷中心，装有9台30～60MW热电机组，总容量为420MW。其中，有3台30MW机组接入采用叉接电抗器分段的双母线接线的6KV发电机电压配电装置，向就近用户供电。其余6台机组均采用发电机一变压器单元接线，分别接入双母线接线的35KV配电装置和双母线带旁母接线的10KV配电装置，向其它用户供电并与电力系统连接。
