多级放大电路的分析方法

分析多级放大电路的基本方法是：化多级电路为单级，然后再逐级求解。化解多级电路时要注意，后一级电路的输入电阻作为前一级电路的负载电阻；或者，将前一级输出电阻作为后一级电路的信号源内阻。
一、电压放大倍数

式中Au1、Au2…Aun ：多级放大电路各级的电压放大倍数。
Au（dB）= Au1（dB） Au2（dB） … Aun（dB） GS0228
二、输入电阻和偷出电阻
多级放大电路的输入电阻就是第一级放大电路的输入电阻，其输出电阻就是最后一级放大电路的输出电阻。有时第一级的输入电阻也可能与第二级电路有关，最后一级的输出电阻也可能与前一级电路有关，这就取决于具体电路结构。

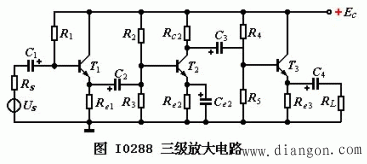

例题 三级放大电路如图Z0225所示。计算该电路的Au 、ri 、ro 。
　　　　　　　　　　
解：（1）电压放大倍数

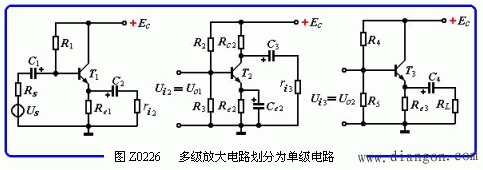

按前述分析方法将三级放大电路划分为3个单级放大电路，如图Z0226所示。
　　　　　　　　　　
由上图可见，第一级电路和第三级电路为共集电极放大电路，其电压放大倍数为：Au1＝Au3≈1，第二级电路为共射极放大电路，它的电压放大倍数为
Au2 = - β（RC2∥ri3）/rbe2
总电压放大倍数为： Au＝Au1·Au2·Au3≈
（2）输入电阻
第一级电路为射极输出器，它的输入电阻为：故：

（3）输出电阻
第三级电路为射极输出放大电路则：

由上例可以看出，分析多级放大电路的关键在于正确地划分出各单级放大电路。
