MB_REDSV块是SIMATIC Modbus/TCP Red V2的一个组件。这使得SIMATIC CPU与支持Modbus/TCP的第三方设备之间的通信成为可能。Modbus/TCP通信通过默认的服务器502端口实现。过去，S7-400 H站上使用发布的CP时只允许通过502端口使用一个连接。
下表中列出的S7-400 CP 已发布，用于S7-400 H站的操作，且支持多个TCP连接。因此它们允许在本地端口502上使用多个连接。
| CP |
订货号 |
固件版本 |
| CP443-1 |
6GK7443-1EX30-0XE0 |
从V3.0开始 |
| CP443-1 Advanced |
6GK7443-1GX30-0XE0 |
从V3.0开始 |

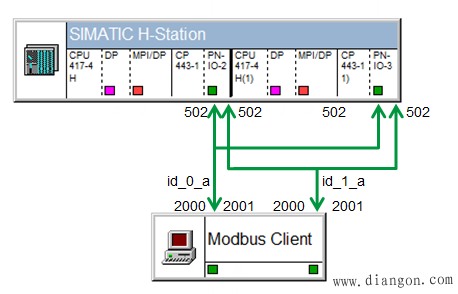

如果要建立双边冗余，并使S7-400 H站作为Modbus服务器，Modbus客户端可以建立2个连接到CP0的502端口和2个连接到CP1的502端口。
图. 01
多路端口502的功能
在NetPro中为502端口建立一个被动连接，CP卡的固件依次处理到来的TCP消息。从S7用户程序的角度来看，一个多路复用的连接表现为一个单个连接。 在NetPro中显示和在特殊诊断中是累积的。也就是说当建立了至少一个连接时，状态显示为 "连接建立"，但无法查看多少个Modbus客户端连接到502端口上。
配置
如果在双边冗余的情况下，S7-400 H站被配置为Modbus服务器，并使用多路端口502，则必须采用被动连接设置为CP0和CP1在502端口的创建一个未指定的连接。在MB_REDSV功能块的 id_0_a 和 id_1_a输入端指定对应NetPro的连接ID。
注意

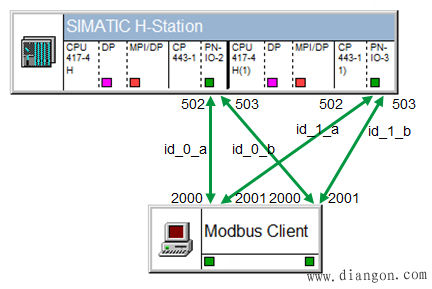

如果在双边冗余的情况下，S7-400 H站作为Modbus服务器仅接受每个端口仅1个连接，则必须在NetPro中为每个CPU配置两个不同端口号的未指定的被动连接。然后必须在MB_REDSV功能块的 id_0_a, id_1_a, id_0_b and id_1_b输入端进行相应的设置。
图. 02
通过CP 343-1实现单边冗余
以下CP 343-1支持单边冗余:
- CP 343-1 Lean (订货号: 6GK7343-1CX10-0XE0) V2.1 及更高
- CP 343-1 Standard (订货号: 6GK7343-1EX30-0XE0) V2.0.16 及更高
同样，对于端口502来说仅需一个指定的连接。然后仅需设置功能块MB_REDSV的输入端id_0_a。
