PLC梯形图编程规则
时间：2023-03-14作者：佚名
|

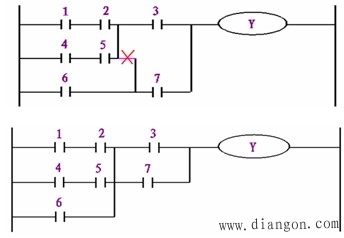

规则1：触点应画在水平线上，不应画在垂直分支； |
 |
|
规则2：不包含触点的分支应放在垂直方向上，不应放在水平方向上； 举例： |
 |
|

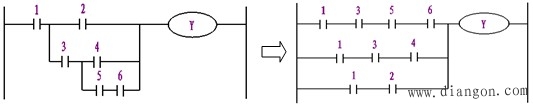

规则3：几个串联回路相并联时，应将触点较多的那个串联回路放在梯形图的最上方； 几个并联回路相串联时，应将触点多的那个并联回路放在梯形图的最左方。 举例： |
 |
|

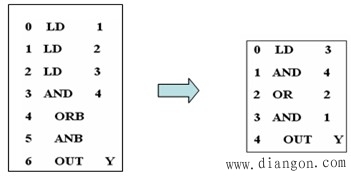

编程： |
 |
|

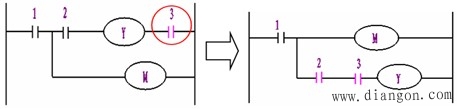

规则4：触点只能画在线圈的左边，线圈的右边只能接右母线。 举例： |
 |
|

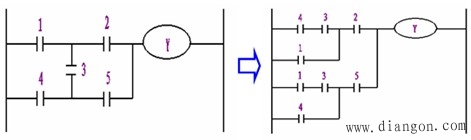

规则5：梯形图逻辑关系必须简单清楚，以便阅读检查和编程。 举例： |
 |
|
规则6：避免双重输出。（在一个梯形图中，同一编号的线圈，如果使用两次以上，称为双线圈输出（双重输出）。 举例： |
|
