电流互感器的准确度等级

一、准确度等级的概念

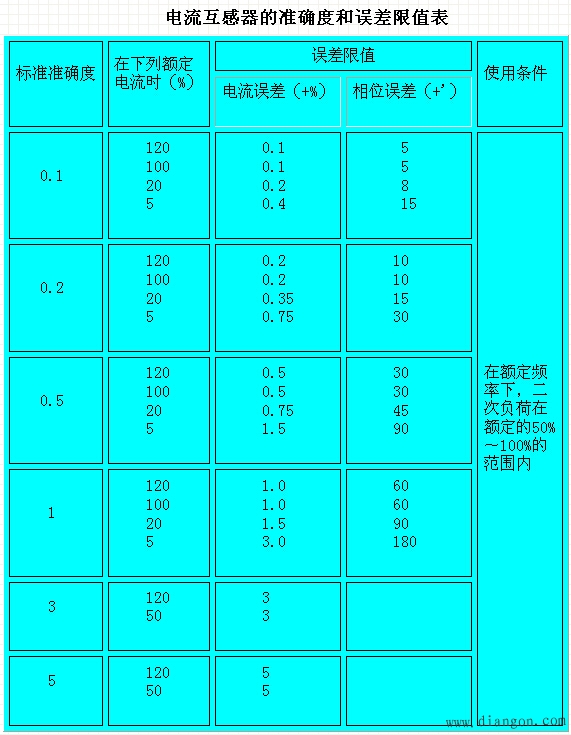

由于电流互感器本身存在励磁损耗和磁饱和，使测量出来的二次电流KiI2与实际一次电流在大小和相位上都不可能完全相等，即测量结果存在误差，用电流误差和角误差表示。电流互感器的准确度级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。根据测量误差的不同，划分出不同的准确级。（参看附表）我国GB1208-1997规定测量用电流互感器的测量精度有0.1、0.2、0.5、1、3、5六个准确度级。不同的环节和场合，对测量的准确度级有不同的要求。一般0.1、0.2级主要用于实验室精密测量和供电容量超过一定值（月供电量超过100万kWh）的线路或用户；0.5级的可用于收费用的电能表；0.5～1级的用于发电厂、变电所的盘式仪表和技术上用的电能表；3级、5级的用于一般的测量和某些继电保护上。

二、额定容量
电流互感器的额定容量S2N，是指在额定二次电流I2N和在某一准确度级的额定二次阻抗Z2N下，二次绕组的输出容量，即 S2N=I2NZ2N。由于二次额定电流I2N已经标准化 （5A或1A），为一常数，所以可以用二次负载阻抗Z2N代替，称为二次额定阻抗。不同的二次负载阻抗，直接影响着电流互感器的误差和准确度级。同一台电流互感器使用在不同的准确度级时，规定有相应的额定容量。
例如LMZ1-10-3000/5型电流互感器，0.5级对应的二次额定负载为1.6欧（40VA），1级时，Z2N为2.4欧（60VA）。换言之，当该电流互感器使用于向收费用电能表供电时，应控制二次负载阻抗数不大于1.6欧，否则会降低准确度级，使测量的电能数不准确，这是在互感器使用中要注意的。
