电压并联负反馈放大电路

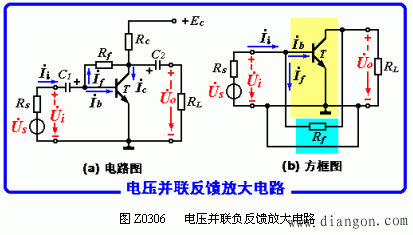

图Z0306（a）为电压并联负反馈放大电路，图（b）是它的交流等效电路方框图。

由图（b）可见，基本放大电路与反馈网络在输出、输入端都是并联的，故为电压并联反馈；又因Ui为 时，UO为 ，流过Rf的电流如图中箭头方向所示，其结果使Ib＝Ii -I f减小，故为负反馈。
当某种因素（如β或RL变化）引起输出电压变化时，通过反馈将产生如下自动调节过程：
RL ↑→UO↑→I f↑→ Ib↓→ UO↓
结果使输出电压趋于稳定。
对电压并联负反馈放大电路：
Xi = Ii， Xf = If，XO = UO ，故：

Arf、Fg分别称为闭环互阻放大倍数和互导反馈系数。
通过以上基本类型负反馈放大电路的讨论，应当明确：电压负反馈具有稳定输出电压的作用，电流负反馈具有稳定输出电流的作用，而同一个电路中，如果负载是变化的，要想同时实现电压和电流的稳定是不可能的。此外，串联负反馈适用于信号源内阻较小的场合，而并联反馈则适用于信号源内阻较大的场合。熟悉了这些后，就可以根据实际需要选择适当的反馈形式。
