电流串联负反馈放大电路

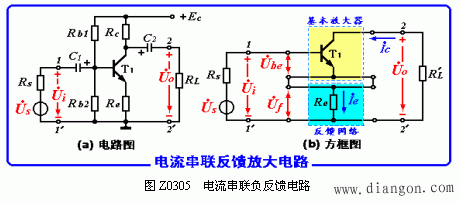

图Z0305（a）是电流串联负反馈放大电路，图（b）是它的交流等效电路方框图。
采用与前两例类似的分析方法即可对该电路进行分析。

图中Re是反馈元件，它构成反馈网络，由图（b）可以看出，反馈网络与基本放大电路在输出端串联，故为电流反馈，反馈网络与基本放大电路在输入端串联，故为串联反馈，假定UI的瞬时极性为 ，则Uf的极性为-，结果使放大电路有效输入信号减弱，故为负反馈。
由于引入了电流负反馈，当某种因素引起输出电流发生变化时，电路通过反馈网络将产生如下自动调节过程：
RL ↓→IO↑→Uf↑→Ube↓→ IO↓
结果使IO趋于稳定。
应当注意的是，负载发生变化时，通过负反馈稳定输出电流和稳定输出电压是矛盾的。上述过程表明了这一点，即当IO 趋于稳定时， UO = IO RL却减小了，也就是说UO 的不稳定性加剧了。如果电路中RL 稳定不变，则稳定输出电流与稳定输出电压效果是相同的，此时区分电压反馈和电流反馈也就没有意义了。
对电流串联负反馈放大电路，XI = UI， Xf = Uf ，XO =IO ，故：


Agf、Fr分别称为闭环互导放大倍数和互阻反馈系数。
