母线的布置方式

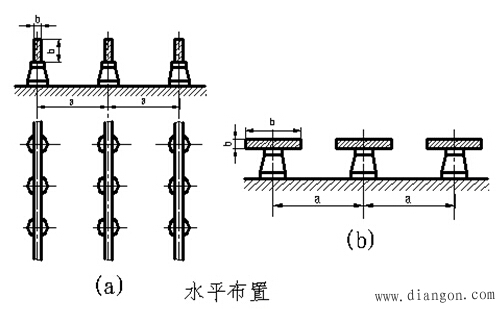

1、水平布置：
三条母线固定在支持绝缘子上，具有同一高度。各条母线既可以平放，也可以竖放。竖放式水平布置的母线散热条件较好，母线的额定允许电流较其他放置方式要大，但机械强度不是很好。平放式水平布置散热条件较差，允许电流不大，但机械强度较高。

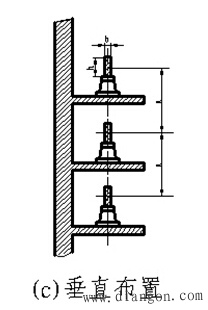

2、垂直布置：
特点是三相母线分层安装。这种布置式散热性强，机械强度和绝缘能力都很高。但垂直布置增加了配电装置的高度，需要更大的投资。

槽形母线的布置

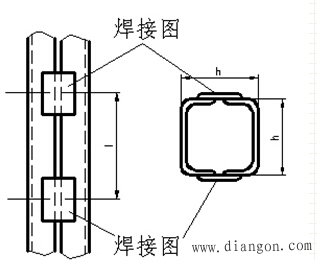

3、槽形母线的布置：
槽形母线的每相均由两条组成一个整体，整个断面接近正方形。槽形母线均采用竖放式。这种结构形式的母线机械性能相当强，且能节约金属材料。
