音频的测量方法

　　１、示波法测量频率
　　（1）测周期确定频率
　　可用测周期的方法，先测得信号的周期，再由信号的频率与周期是倒数关系，求倒数得到信号的频率。这种测量方法虽然精度不太高，但很方便，常用作频率的粗略测量。
　　（2）Lissajous图形法
　　1）被测频率f_y的电压加到Y轴通道上，而把标准频率f_x的电压加到X轴通道上，荧光屏上显示的图形称为Lissajous图形。

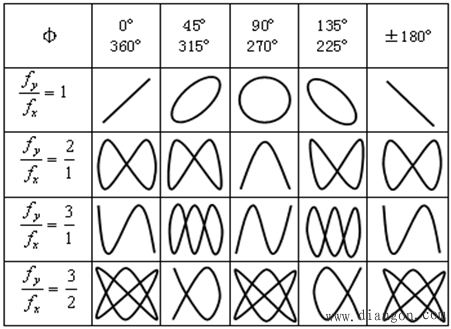

　　2）Lissajous图形的形状与输入的两个正弦信号的频率和相位差有关，因此可以通过对图形的分析来确定信号的频率及相位差(Lissajous图形法测相位差)。

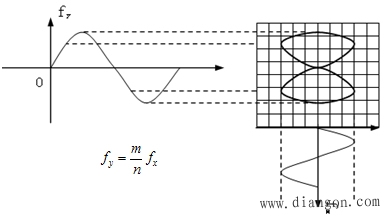

　　Lissajous图形，如图1所示：

　　确定m、n的数值：
　　Lissajous图形应与X轴有2m个交点，与Y轴有2n个交点，所以只要从显示的Lissajous图形上数出这些交点，就可确定m、n的数值。
　　在Lissajous图形上分别作两条不通过图形本身的交点，也不与图形相切的水平线和垂直线，数出图形与水平线的交点即为2m，与垂直线的交点为2n。
　　Lissajous图形法一般适用于被测频率和标准频率十分稳定的低频信号(音频到几兆赫范围)，而且一般要求两频率比最大不超过10倍，否则图形过于复杂而难以测准。
　　如果fy与fx不成比例关系，则荧光屏上显示的图形是不稳定的或旋转变化的，这时还应该继续调节标准频率信号源，直到图形稳定。只有当f_y：f_x＝m：n(m，n为整数)时，荧光屏上才能显示稳定的图形。由于标准信号源的频率是已知的，只要能确定比值m：n，就可算出被测信号频率。
