多级放大电路的级间耦合方式

多级放大电路
在实际工作中，为了放大非常微弱的信号，需要把若干个基本放大电路连接起来，组成多级放大电路，以获得更高的放大倍数和功率输出。
多级放大电路内部各级之间的连接方式称为耦合方式。常用的耦合方式有三种，即阻容耦合方式、直接耦合方式和变压器耙合方式。
一、阻容耦合
通过电容和电阻将信号由一级传输到另一级的方式称为阻容耦合。
图 Z0219所示电路是典型的两级阻容耦合放大电路。
优点：耦合电容的隔直通交作用，使两级Q相互独立，给设计和调试带来了方便；
缺点：放大频率较低的信号将产生较大的衰减，加之不便于集成化，因而在应用上也就存在一定的局限性。
二、直接耦合
多级放大电路中各级之间直接（或通过电阻）连接的方式，称为直接耦合。
直接耦合放大电路具有结构简单、便于集成化、能够放大变化十分缓慢的信号、信号传输效率高等优点，在集成电路中获得了广泛的应用。

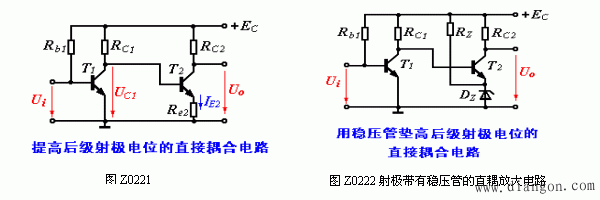

两级直接耦合放大电路如图Z0220所示。采用直接耦合，各级的静态工作点将相互影响。如图中T1管的UCE1受到UBE2的限制，仅有0.7V左右。因此，第一级输出电压的幅值将很小。为了保证第一级有合适的静态工作点，必须提高T2管的发射极电位，为此，可在T2的发射极接入电阻（图Z0221）、二极管或稳压管（图Z0222）等。
在直接耦合放大电路中，常用由NPN型和PNP型晶体管组成的直接耦合放大电路，如图Z0223所示。

三、变压器耦合
变压器耦合放大电路如图Z0224所示。这种耦合电路的特点是：级间无直流通路，各级Q独立；变压器具有阻抗变换作用，可获最佳负载；变压器造价高、体积大、不能集成，其应用受到限制。
