常规继电器认识

本文通过讲解继电器与测量仪表的异同、根据不同分类方法对继电器进行分类以及通过图示了解的常用继电器及触点的表示法和常用继电器图示，更加明确继电器的用途，为今后的学习奠定基础。
一、继电器与测量仪表对比
1. 相同点:都测量电气量。
① 电流继电器与电流表均是反应于电流的；
② 电压继电器与电压表均是反应于电压的。
2. 区别
① 测量表计是随着被测量的变化而指出不同的数值；
② 继电器是事先设一个定值，当作为控制的电量超过（或低于）这个数值时才突然动作。
二、继电器分类
1. 按测量值分
过量继电器：反应于物理量增大而动作的继电器，如电流继电器、高电压继电器等。
低量继电器：反应于物理量降低而动作的继电器，如低电压继电器、低阻抗电器等。
2. 按接入方法分
（1）一次式继电器：
定义：线圈直接接入一次回路的继电器。
缺点：要能承受一次回路中的高电压或高电流等电气；对原材料等要求高。
（2）二次式继电器：
定义：线圈通过电流互感器TA而接于它的二次侧。
优点：因为它与一次回路没有直接的联系，运行检修方便，也没有高压的危险，灵敏度高、体积小，还可以划成统一标准型式由继电器制造厂大规模生产。
3. 按跳闸方式分
（1）直接作用式继电器
定义：动作后直接作用于断路器的跳闸机构。
缺点：需要消耗很大的功率，体积笨重不够灵活。
（2）间接作用式继电器
定义：动作后利用触点闭合一个辅助操作回路（接通断路器的跳闸线圈Y），然后由操作机构使断路器跳闸。
优点：精确性较高、功率消耗小。
应用：二次式间接作用的继电器应用最广泛。
4. 按工作原理分
电磁型继电器、感应型继电器、电动型继电器、整流式型继电器、静态型继电器。
三、常用继电器及触点的表示法

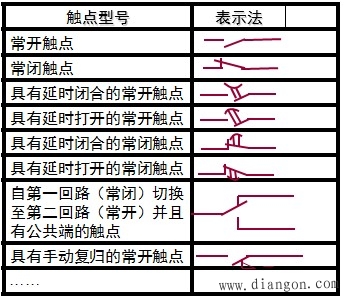

常用继电器及触电的表示法如下图所示：

图1常用继电器及触电的表示法
四、常用继电器图示

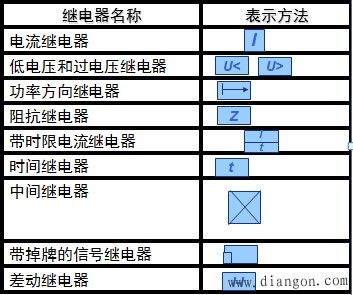

常用继电器如下图所示：

图2 常用继电器
