电磁型继电器的组成与工作原理
时间：2023-03-14作者：佚名
|
本文将要学习电磁型继电器的组成与工作原理，从而运用到电流互感器和电压互感器中并了解其功能。 |
|
| 图1 电磁型电流继电器的组成结构图 |
| 图中： 1-线圈 2-铁心 3-空气隙 4-被吸引的可动舌片 5-可动触点 6-固定触点 7-弹簧 8-止档 2. 电磁型电流继电器的工作原理 |
|
| 图2电磁转矩及反作用转矩与舌片行程关系 |
| 图中：1-起动电磁转矩 2-起动时的反作用转矩 3-返回时的反作用转矩 4-返回时的电磁转矩 说明： ①电磁吸力产生的电磁转矩与磁通的平方成正比； ②正常情况下，线圈中流入负荷电流,为保证继电器不动作，可动舌片受弹簧7反作用力的控制而保持在原始位置，此时弹簧产生的力矩称为初拉力矩。由于弹簧的张力与其伸长成正比，则舌片向左移动，弹簧产生反抗力矩=初拉力矩 空隙变化的比例； ③舌片转动过程中，必须克服由磨擦力所产生的磨擦转矩，可认为是常数，所以阻碍继电器动作的全部机械反抗转矩就是：磨擦转矩 反抗力矩； ④动作条件： 为使继电器动作并闭合其触点，就必须增大电流，以增大电磁转矩，动作条件是：电磁转矩 ≥ 磨擦转矩 反抗力矩，满足上述条件使继电器动作的最小电流称为继电器的动作电流； ⑤返回原位： 继电器动作后要返回原位置，必须减小电流以减小电磁转矩，然后由弹簧反作用力把舌片拉回来，继电器返回条件：电磁转矩 ≤ 反抗力矩 磨擦转矩。 二、电流互感器 将一次系统的大电流准确地变换为适合二次系统使用的小电流（额定值为1A或5A），以便继电保护装置或仪表用于测量电流。并将一次、二次设备安全隔离，使高、低压回路不存在电的联系。 电流互感器在电路图中的文字符号为TA。电流互感器由铁芯及绕组组成，原方绕组和副方绕组通过一个共同的铁芯进行互感耦合。 |
|
| 图3 电流互感器的等值回路 |
|
| 图4 电流互感器的向量图 |
| 三、电压互感器 将一次系统的高电压准确地变换为适合二次系统使用的低电压（额定值为100V等）。并将一次、二次设备安全隔离，以保障二次设备和工作人员的安全。电压互感器在电路图中的文字符号为TV。 （1）电磁式电压互感器 （2）电容式电压互感器 |
|

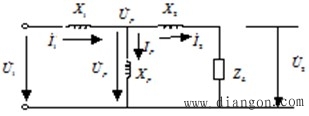

| 图5 电压互感器的等值电路 |
 |
| 图6 电压互感器的相量图 |
