西门子S7-300的扩展能力

　　S7—300是模块化的组合结构，根据应用对象的不同，可选用不同型号和不同数量的模块。并可以将这些模块安装在同一机架（导轨）或多个机架上。与CPU312IFM和CPU313配套的模块只能装在一个机架上。除了电源模块、CPU模块和接口模块外，一个机架上最多只能在安装八个信号模块或功能模块。
　　CPU314/315/315-2DP最多可扩展为四个机架，IM360/IM361接口模块将S7—300 背板总线从一个机架连接到下一个机架，如图2.3所示。
　　中央处理单元总是在0号机架的2号槽位上，1号槽安装电源模块，3号槽总是安装接口模块。槽号4至11，可自由分配信号模块、功能模块和通信模块。需要注意的是，槽位号是相对的，每一机架的导轨并不存在物理的槽位。
　　用于发送的接口模块IM360，装在0号机架3号槽。通过专用电缆，将数据从IM360发送到IM361。IM360 和IM361的最大距离为10m.IM361上有指示系统状态和故障的发光二极管LED，如果CPU不确认此机架，则LED闪烁，可能是连接电缆没接好或者是串行连接的IM361关掉了。具有接受功能的接口模块IM361，用于S7—300 的机架1到机架3的扩展，通过连接电缆把数据从IM360接收到IM361或者从一个IM361传到另一个IM361。IM361 和IM361之间的最大距离也为10m。IM361不仅提供数据传输功能，还将24V直流电压转换为5V直流电压，给所在机架的背板总线提供直流5V电源，供电电流不超过1.2A，CPU312IFM不超过0.8A。所以，每个机架所能安装的模块数量除了不能大于8块外，还要受到背板总线5V供电电流的限制，即每个机架上各模块消耗的5V电流之和应小于该机架最大的供电电流。
?? 如果只扩展两个机架，可选用比较经济的IM365接口模块对，这一对接口模块由1m长的连接电缆相互固定连接。IM365不提供直接5V电源，此时，在两个机架上直流5V的总电流耗量限在1.2A之内。且由于IM365不能给机架1提供通信总线，所以在机架1上只能安装信号模块，而不能安装通信等其它智能模块。

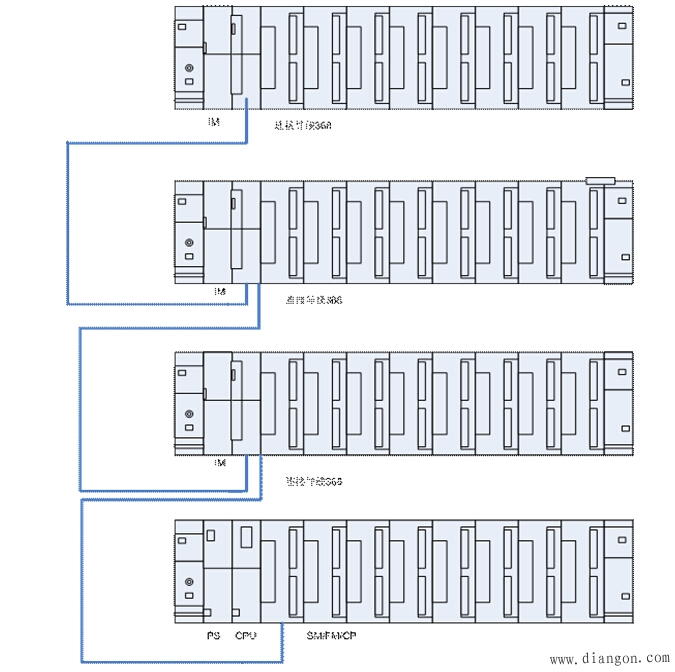

图1 　S7—300 机架和槽位图
