三相异步电动机的结构及种类

　　１、结构

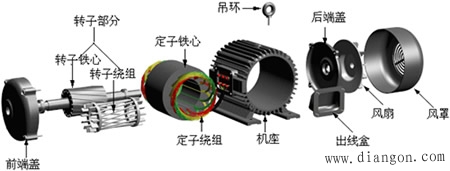

　　主要有两部分：固定部分——定子；转动部分——转子。如图1所示：

图1　三相鼠笼式异步电动机

　　（1）定子
　　1）铁心
　　2）三相定子绕组
　　3）机座
　　（2）转子
　　1）转轴
　　2）转子铁心
　　3）转子绕组
　　２、种类
　　按转子结构分为：鼠笼式和绕线式。

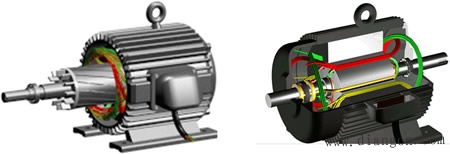

(a)鼠笼型异步电动机　　　　　　　　　　　(b)绕线型异步电动机

图2　三相异步电动机

　（1）鼠笼式转子

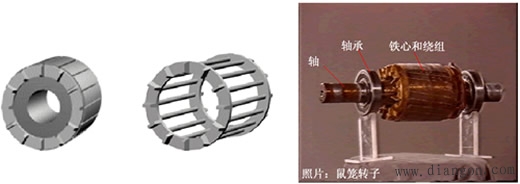

(a)转子铁心　　　　　　　　　　　(b)转子绕组　　　　　　　　　　　　　　　(c)鼠笼转子

图3　鼠笼式电动机转子

　　优点：结构简单、价格低廉、运行可靠、使用和维护方便。
　　缺点：启动电流大而启动转矩小。
　　适用于启动负荷不大、转速不需调节的生产机械。
　　（2）绕线式转子

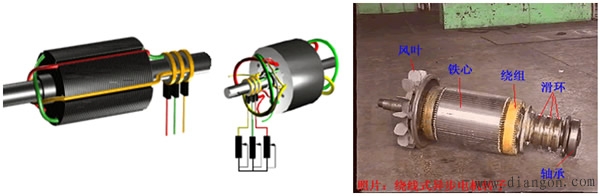

(a)　　　　　　　　　　　　　　(b)　　　　　　　　　　　　　　　(c)

图4　绕线式电动机转子

　　特点：结构较复杂、价格高、维护量大。
　　适用于启动负荷大、需要一定调速范围的场合。
