自动重合器的工作原理

重合器动作程序的选定，一般可整定为“一快三慢”、“二快二慢”和“一快二慢”的组合。这里“快”指的是快速分闸，一般动作时间不大于0.06S,快速分闸一般设定在第一、二次，主要目的是消除瞬时性故障，保护线路设备。而后面几次的动作一般可设为慢动作，即为延时分闸，这种延时使得与线路上各分段点设置的分断器、熔断器进行配合，分断故障点。

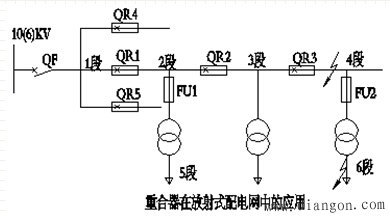

我们将在右图中说明重合器的工作原理。图中QF是断路器，FU1、FU2是熔断器，QR1、QR2、QR3是重合器，且QR1整定在“一快三慢”，QR2整定在“一块二慢”，QR3整定在“一快一慢”。
