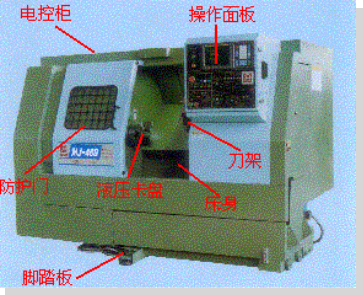

数控车床的结构

1.液压卡盘和液压尾架
液压卡盘是数控车削加工时夹紧工件的重要附件，对一般回转零件可采用普通液压卡盘；对零件被夹持部位不是圆柱形的零件，则需要采用专用卡盘；用棒料直接加工零件时需要采用弹簧卡盘。
对轴向尺寸和径向尺寸的比值较大的零件，需要采用安装在液压尾架上的活顶尖对零件尾端进行支撑，才能保证对零件进行正确的加工。
2．数控车床的刀架
刀架是数控车床非常重要的部件。数控车床根据其功能，刀架上可安装的刀具数量一般为8把、10把、12把，有些数控车床可以安装更多的刀具。
刀架的结构形式一般为回转式，刀具沿圆周方向安装在刀架上，可以安装径向车刀、轴向车刀、钻头、镗刀。车削加工中心还可安装轴向铣刀、径向铣刀。少数数控车床的刀架为直排式，刀具沿一条直线安装。
数控车床可以配备两种刀架：
( 1 )专用刀架　由车床生产厂商自己开发，所使用的刀柄也是专用的。这种刀架的优点是制造成本低，但缺乏通用性。
( 2 )通用刀架　根据一定的通用标准（如VDI，德国工程师协会）而生产的刀架，数控车床生产厂商可以根据数控车床的功能要求进行选择配置。

3．铣削动力头
数控车床刀架上安装铣削动力头后可以大大扩展数控车床的加工能力。
4．数控车床的刀具
在数控车床或车削加工中心上加工零件时，应根据车床的刀架结构和可以安装刀具的数量，合理、科学地安排刀具在刀架上的位置，并注意避免刀具在静止和工作时，刀具与机床、刀具与工件及刀具相互之间的干涉现象。数控车床上常用的刀具如图所示。
