三相桥式逆变电路

三相桥式逆变电路是三相桥式全控整流电路在π/2＜α＜π范围内（对应0＜β＜π/2作有源逆变的运行方式，因此三相桥式全控整流电路的分析方法在逆变电路分析中完全适用。图1为三相桥式逆变电路的接线图，为了进行逆变，直流电机应作发电机运行，反电势极性上(－)下(＋)，与晶闸管的单向导电方向一致。这样，要求直流平均电压U_d极性也应上(－)下(＋)，故晶闸管控制角α≥π/2或β≤π/2，以便获得反极性的U_d。为了保证电流平直，应使平波电抗器L_d电感量足够大，以下分析就是在电流连续平直的假定下进行的。

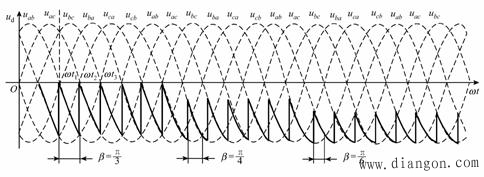

图2为三相桥式逆变电路在不同逆变角β下的直流电压u_d波形。

图1 三相桥式逆变电路

图2 三相桥式逆变电路直流电压波形

在逆变状态下，晶闸管主要承受的是正向阻断电压。逆变状态下承受反向电压的时间长短对晶闸管关断后恢复正向阻断能力起着重要的作用。如果这段时间过短，晶闸管将在正向阻断能力未恢复的条件下重新承受正向阳极电压，此时即使无触发脉冲，管子也会误导通，造成逆变失败。随着逆变角β的减小，受反压时间越来越小；当β＝0时受反压时间为零，元件将无关断时间。可以看出，在逆变工作中必须限定最小逆变角β_min，以确保晶闸管有足够的关断时间。

直流平均电压U_d

(1)

直流电流平均值为

(2)

晶闸管电流

(3)

晶闸管电流有效值为

(4)

变压器次级电流

(5)
