机床的种类繁多，加工工艺各异，因此所要求的控制线路也多种多样、千差万别。但它们一般都是由一些基本控制环节组成的，只要分析研究这些基本控制线路的特点，掌据其规律，就能够阅读和设计电气控制线路。
1.电气控制线路的绘制
电气控制系统图有三类：电气原理图、电器元件布置图和电气安装接线图。
1）电气控制系统图中的图形符号和文字符号
在电气控制系统中必须使用国家统一规定的电气元件图形符号。国家规定从1990年1月1日起，电气系统图中的图形符号和文字符号必须符合最新的国家标准。
2）电气原理图

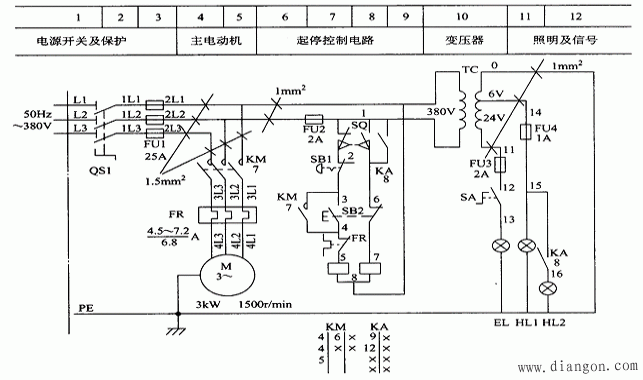

电气原理图是表达所有电器元件的导电部件和接线端子之间的相互关系。根椐便于阅读和分析线路及简单清晰的原则，电气原理图应该采用标准电气元件图形符号绘制。电气原理图一般分为主电路和辅助电路两部分。主电路是从电源到电动机等通过大电流的电路。辅助电路包括控制电路、照明电路、信号电路和保护电路等，辅助电路中流过的是小电流。图21所示为某车床电气原理图，
3）电器元件布置图
电气元件布置图主要用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置，为机械电气控制设备的制造、安装、维修提供必要的资料。各电气元件的安装位置是由机床的结构和工作要求决定的，比如，电动机要和被拖动的机械部件在一起，行程开关应放在要取得信号的地方，操作元件要放在操纵台及悬挂操纵箱等操作方便的地方，一般电气元件应放在控制柜内。图2 所示为某车床电器布置图。
4）电器安装接线图

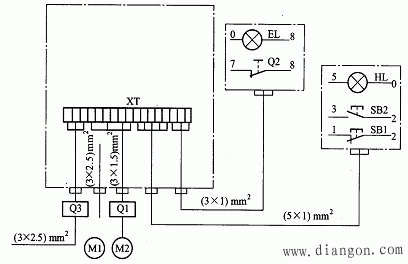

电气安装接线图是用规定的图形符号，根据原理图，按各电器元件相对位置绘制的实际接线图，它清楚地表明了各电器元件的相对位置和它们之间的电路连接的详细信息，主要是为了安装电气设备和电气元件时进行配线或检查维修电气控制线路故障服务的。如图3所示为某电气互连接线图。
GB6988－1986《电气制图、接线图和接线表》中详细规定了电气安装接线图的编制规则。主要有：
①在接线图中，一般都应标出项目的相对位置、项目代号、端子间的电气连接关系、端子号、线号、线缆类型、线缆截面积等。
②同一控制盘上的电气元件可直接连接，而控制盘内元器件与外部元件连接时必须通过接线端子板。
③接线图中各电器元件的图形符号与文字符号均应以原理图为准，并保持一致。
④互连接线图中的互连关系可用连续线、中断线或线束表示，连接导线应注明导线根数、导线截面积等。一般不表示导线实际走线路径，施工时根据实际情况选择最佳走线方式。
