防止和减小过渡电阻对距离保护影响防治办法
时间：2023-03-14作者：佚名
|
本节的目的在于通过简要介绍短路点过渡电阻对距离保护的影响，然后找到防止和减小过渡电阻对距离保护影响的方法。 |
 |
 ：电弧电流的有效值。
|
一般情况下，短路初瞬间，电弧电流 最大，弧长最短弧阻最小。几个周期后，弧阻有急速增大之势，图中弧阻较大的曲线属于线路电压较低的情况；弧阻较小的曲线属于线路电压较高的情况。 |
|

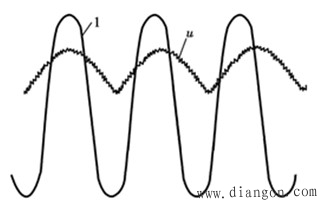

| 图1 短路点过渡电阻的性质—弧阻曲线
|
短路点过渡电阻 总是使继电器的测量阻抗增大，使保护范围缩短。然而，由于过渡电阻对不同安装地点的保护影响不同，所以在某种情况下，可能导致保护无选择性动作。
|
|

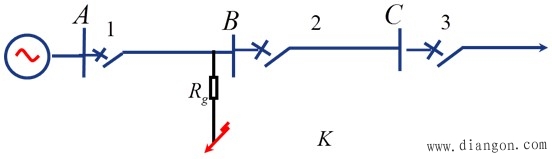

| 图2 |
|

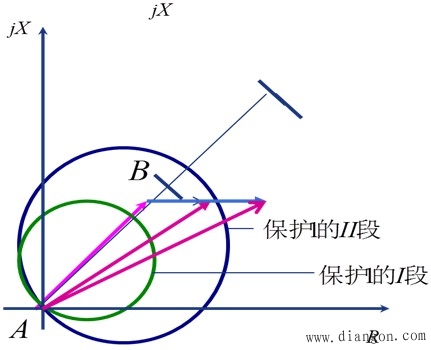

| 图3 短路点过度电阻对距离保护的影响 |
| 结论：保护装置距短路点越近时，受过渡电阻的影响越大；同时保护装置的整定值越小，则相对地过渡电阻的影响也越大。 二、防止和减小过渡电阻对距离保护影响的方法 防止和减少过度电阻对距离保护影响的方法：采用能容许较大的过渡电阻而不致拒动的阻抗继电器，可防止过渡电阻对继电器工作的影响；利用“瞬时测量回路”来固定阻抗继电器的动作。相间短路时，过渡电阻主要是电弧电阻。 |
