反馈的基本概念与分类

反馈：放大器输出电量(电压或电流)中的一部分(或全部)，通过一定的电路形式(称反馈网络)，送回到输入回路，与原输入信号一起加到放大器的净输入端，从而使输出电量得以自动调节。

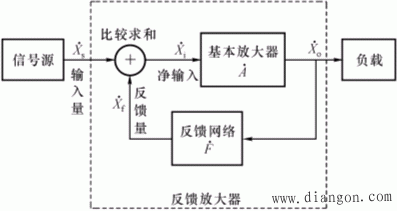

反馈放大器框图表示：

输出电量中的一部分经过反馈网络，产生反馈量，送回到输入回路中，与输入量比较求和后，产生净输入信号，再由基本放大器放大，送到输出，从而形成闭环。虚线内的整个放大器就称为反馈放大器。其中电量X，可能是电流量，也可能是电压量，由反馈网络与放大电路的输出/输入连接方式决定。

反馈网络：它向输出电路索取电量，并将该电量转换成与原输入量纲一致的电量。

两种取样电路：

电压取样，反馈信号与输出电压成正比-电压反馈；电流取样，反馈信号与输出电流成正比-电流反馈。由于输入量可能是电压量，也可能是电流量，反馈量只有与输入量的量纲相一致时，才能求和，所以，反馈网络还承担信号的变换作用。

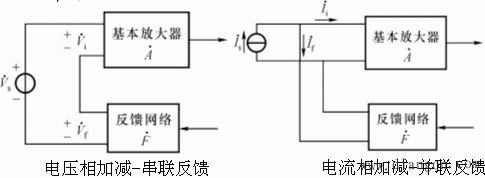

比较求和电路：输入量与反馈量在相同的电量下相加减。也有两种电路，如图所示：

串联反馈时，并联反馈时。

比较求和后，净输入增加时—正反馈；比较求和后，净输入减少时—负反馈。正反馈一般用在振荡器中，而负反馈通常用在放大器中，以改善放大器的性能指标。

根据取样到的电量和比较求和的电量不同，反馈放大器有以下的分类：

电压反馈：反馈信号与输出电压成正比，。

电流反馈：反馈信号与输出电流成正比，。

串联反馈：反馈信号是电压，因此与输入信号电压求和，即。

并联反馈：反馈信号是电流，因此与输入信号电流求和。即。

正反馈：反馈后，使净输入电量增加，即。

负反馈：反馈后，使净输入电量减小，即。

交流反馈：仅存在交流反馈量的反馈。直流反馈：仅存在直流反馈量的反馈。主要应分清楚下面四种反馈：

1. 电压串联负反馈，且反馈量为电压

只有在为电压量的情况下，才能与输入信号电压相串联连接，即。

2.电压并联反馈

反馈量为电流量。只有在为电流量的情况下，才能与输入信号电流相并联，即。

3.电流串联反馈：

反馈量为电压量，只有在为电压量的情况下，才能与输入信号电压相串联，即。

4.电流并联反馈：

反馈量为电流量，只有在为电流量的情况下，才能与输入信号电流相并联，即。

总结：

1. 运放的基本指标

除开环增益、共模抑制比、差模输入电阻、差模输出电阻等外，还有最大共模输入电压，单位增益带宽，转换速率大信号运用时的输出电压上升速率；

2. 为减少输出失调电压，在连接上，运放的同相端和反相端的等效输入电阻应取相等，且阻值应小；

3. 电压反馈还是电流反馈取决于反馈量Xf是正比于输出电压还是正比于输出电流。

电压反馈，电流反馈

判断方法：将输出端瞬时短路，即RL=0，。如果此时无反馈了，即时，为电压反馈；如果，则为电流反馈。也可用输出开路来做，即RL开路，则如果此时无反馈了，即时，为电流反馈；如果 则为电压反馈。

4. 串联反馈还是并联反馈—取决于反馈量Xf是电流量还是电压量，即反馈网络与输入信号的连接方式。

串联反馈：其反馈信号Xf一定是电压量，电压量才能相串联；并联反馈：其反馈信号Xf一定是电流量，电流量才能并联，进行电流求和。

5. 正反馈和负反馈(在频带的中频段)

反馈后净输入增加：正反馈；反馈后净输入减少：负反馈。

判断方法：用瞬时极性法：假若在某瞬时输入极性为⊕，然后根据放大器的组态，逐级推出该时刻的瞬时变化极性、经反馈网络后的极性，然后决定反馈信号与原信号的相位关系。

6. 直流反馈和交流反馈

在直流通路中存在的反馈：直流反馈；在交流通路中存在的反馈：交流反馈；在交直流通路中都有反馈：交直流反馈并存。
