电压串联负反馈放大电路

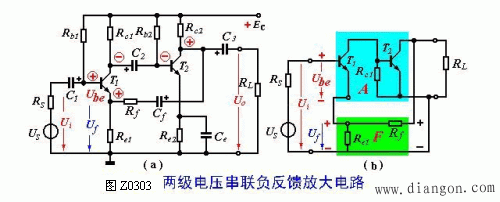

图Z0303（a）为两级电压串联负反馈放大电路，图（b）是它的交流等效电路方框图。
1．反馈类型的判断

（1）找出联系输出回路与输入回路的反馈元件。图Z0303（a）中Rf、Cf、Re1是联系输出回路与输入回路的元件，故Rf、Cf、Re1是反馈元件，它们组成反馈网络，引入级间反馈。
（2）判断是电压反馈还是电流反馈。
可用两种方法来判别，一是反馈网络直接接在放大电路电压输出端，故为电压反馈；二是令Uo = 0，因Uf由Rf、Re1 对Uo分压而得，故Uf= 0反馈消失，所以为电压反馈；
（3）判别是串联反馈还是并联反馈。
由图Z0303（a）可以看出：Ube = Ui - Uf 即输入端反馈信号与输入信号以电压形式相迭加，故为串联反馈，也可令Ui＝0，此时Uf仍能作用到放大电路输入端，故为串联反馈；还可以根据反馈信号引至共射电路发射极则为串联反馈。
（4）判别反馈极性。
假定Ui为 ，则经两级共射电路放大后，Uo为 ，经Rf与Re1 分压得到的Uf也为 ，结果使得放大电路有效输入信号减弱，故为负反馈。
综上判断结果、该电路为电压串联负反馈放大电路。
2、反馈对输出电量的稳定作用
放大电路引入电压负反馈后，能够使输出电压稳定。任何外界因素引起输出电压不稳时，输出电压的变化将通过反馈网络立即回送到放大电路的输入端，并与原输入信号进行比较，得出与前一变化相反的有效输人信号，从而使输出电压的变化量得到削弱，输出电压便趋于稳定。
可见，负反馈使放大电路具有了自动调节能力。电压负反馈能够稳定输出电压。
3、信号源内阻对串联反馈效果的影响
由上面的讨论可见，对串联反馈Ube = Ui - Uf ，显然，UI越稳定，Uf 对Ube 的影响就越强，控制作用就越灵敏。当信号源内阻Rs = 0时，信号源为恒压源， Us就为恒定值，则Uf的增加量就全部转化为Ube 的减小量，此时，反馈效果最强。因此，串联反馈时，Rs 越小越好，或者说串联反馈适用于信号源内阻Rs 小的场合。
4、放大倍数及反馈系数的含义

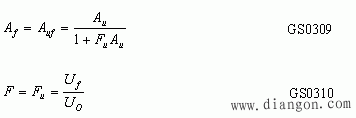

对电压串联负反馈电路， Xi = Ui， Xo = Uo，Xf = Uf 故：

AUf、FU，分别称为闭环电压放大倍数和电压反馈系数。
