三相调压器基本电路

三相交流调压器可由三个相位互差120°的单相交流调压器组成，所以无论负载D连接还是Y连接，都可以有如图1所示的数种三相交流调压电路。各电路中晶闸管（或其它电力电子可控器件）的移相范围都是180度。和单相调压器一样，一样最多的是图1(a)所示的反并联电路。

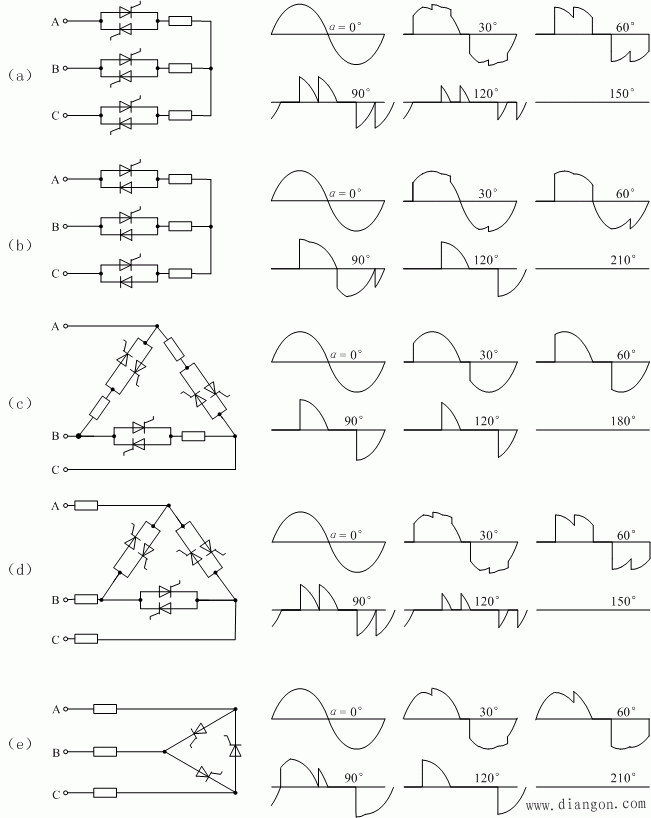

图1 三相调压器电路及电阻负载时波形
(a)反并联电路；(b)混合反并联电路；(c)D形负载内接反并联电路；
(d)Y形负载内接D形反并联电路(e)Y形负载内接三个可控元件电路。
