负反馈放大电路的方框图表示及增益函数

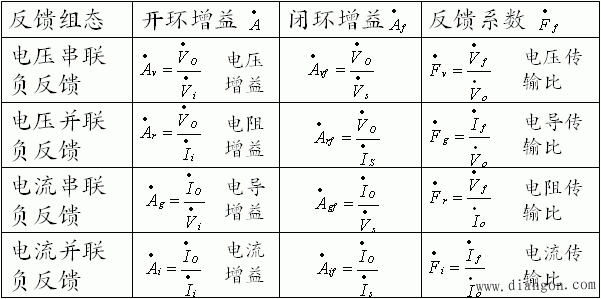

四种反馈下各参数的物理意义：

二、负反馈放大电路的增益函数

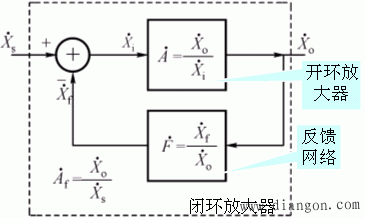

由负反馈放大器的方块图可知，放大器的闭环增益函数为：

式中的项称《环路增益》或《回路增益》。将上式写成幅模形式后。

①如果，闭环增益小于开环增益。

则电路为负反馈。若，则电路为深度负反馈，此时，其电压增益为：

闭环后的电路增益由反馈系数决定，式中的称为反馈深度，它越大，反馈深度越深。

② 当，则表示其反馈为正反馈。

③ 当，则说明在无输入信号的情况下也有输出，此时电路产生了自激振荡。

负反馈牺牲了放大器增益：提高了放大器的性能指标；正反馈虽提高增益：但稳定性差，会使放大器无法工作。
