三相半波逆变电路

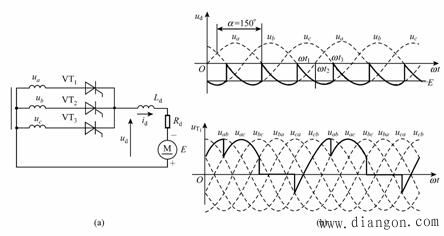

图1为共阴极接法的三相半波可控整流电路，供电给一台直流电动机。如若电机的运行于发电状态，电机反电势E极性反向，呈上(－)下(＋)。为了防止直流平均电压U_d与反极性的E顺串短路，必须使U_d亦反向，呈上(－)下(＋)极性。此时必须将晶闸管的控制角移至π/2＜α＜π范围，图1所示为α＝150°。

逆变工作状态下直流电压u_d波形、晶闸管VT₁两端的电压u_T1的波形如图1b)所示。

图1 三相半波有源逆变电路

三相半波逆变电路是三相半波可控整流电路在控制角π/2＜α＜π范围内的运行方式。如果在0＜α＜π范围内均能保持电流连续，每个晶闸管导通角均为2π/3，则直流平均电压U_d的计算方法与三相半波可控整流电路带大电感时的相同，即

(1)

为了计算方便，常希望逆变时控制角的大小限制在π/2范围之内，为此可以采用α角的补角β＝π－α来表示。β角称为逆变角，规定以α＝π处作为β＝0的计算起点，向ωt减小方向（向左）计量，故有逆变超前角之称。相反，α角是向ωt增大方向(向右)计量，故有整流滞后角之称。
