输出电压的最大幅度与非线性失真分析
时间：2023-03-14作者：佚名
|

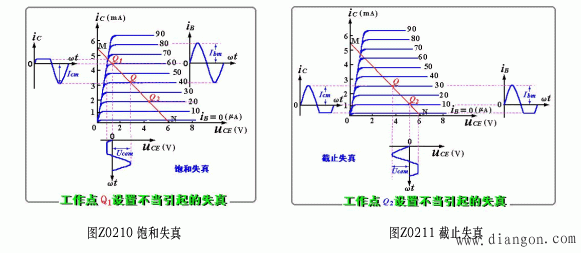

一、输出电压的最大幅度 由图Z0208所示的分析过程可以看出，放大电路输出信号电压的幅度受到饱和区和截止区的限制。在给定电路参数的条件下，输出电压不产生明显失真时的幅值称为最大输出幅度，常用峰值或峰～峰值来表示。 受饱和区的限制，输出电压的最大幅度只能达到（UCEQ -UCES），受截止区的限制，最大输出电压幅度只能达到IC 。因此，实际能达到的输出电压的最大幅度只能为（UCEQ - UCES）与IC 中较小值的二倍（峰-峰值）。 静态工作点的设置对最大输出幅度有很大的影响。由图Z0209 可以看出，要想获得较大的输出幅度，应把Q点设置在交流负载线的中点附近。 二、放大电路中的非线性失真 晶体管工作在非线性区所引起的失真称为非线性失真。产生非线性失真的原因来自两个方面：一是晶体管特性的非线性；二是Q点设置不合适或输入信号过大。 图Z0210、Z0211（表明因Q点选择的过高或过低而导致在输入信号部分时间内，晶体管进入饱和区或截止区而产生的失真，分别称为饱和失真和截止失真。  为了避免瞬时工作点进入截止区而引起截止失真，则应使： IC≥ICm ICEO GS0218 为了避免瞬时工作点进入饱和区而引起饱和失真，则应使： UCE≥Uom UCES GS0219 |
