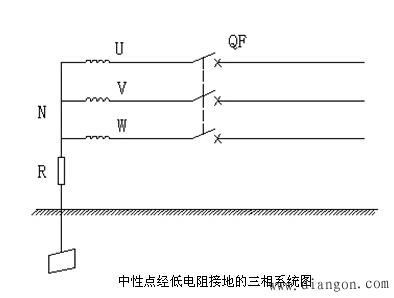

中性点经阻抗接地的三相系统

1、特点：
　 可以限制接地相回路的短路电流在600～1000A范围内。电缆电路永久性故障较多，不使用线路自动重合闸。
2、适用场合：
　 以电缆为主体的35KV、10KV的城市电网。
二、中性点经高阻抗接地的三相系统

中性点经高阻抗接地的三相系统图
1、特点：
　可改变接地电流的相位，便于实现对发电机定子绕组的100％范围保护。
2、适用场合：
　发电机变压器组单元接线的200MW及以上发电机，当接地电流超过允许值时，常采用中性点经过电压互感器一次绕组形成高阻抗接地的方式，电阻接在电压互感器的二次侧。
