交流通路与放大原理

有信号输入时，放大电路的工作状态称为动态。
动态时，电路中既有代表信号的交流分量，又有代表静态偏置的直流分量。是交、直流共存状态，尽管电路中既有交流分量，又有直流分量。由于电路中含有电抗性元件，因此，交流通路与直流通路是不相同的。
对交流信号而言，耦合电容C1、C2因其容抗较小，可视为短路，电源EC因其内阻很小，亦可视为短路。据此原则即可画出基本放大电路的交流等效电路，称为交流通路。基本放大电路（固定偏置电路）的交流通路如图Z0204所示。图中RL为外接负载。

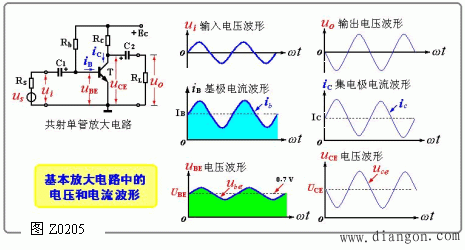

当输入信号ui加到放大电路输入端时，电路就由静态转入放大信号的动态。即当ui输入后，通过C1耦合使晶体管发射结上的电压发生了变化：由UBE变为UBE ui；于是晶体管基极电流发生变化：IB→IB ib；其变化量 ib通过晶体管的电流控制作用使 iC发生变化，即 iC →IC βib集电极电流通过电阻RC，在上的电压也就发生变化： iCRC→ICRC iCRC；从而使uCE→UCE uce通过隔直耦合电容C2将直流成份UCE隔断，只把变化量传到输出端，使得到输出电压uo按ui的变化规律变化，但uo比ui大许多倍，这就相当干将ui"放大"了。动态时，电路中各处电压、电流的波形如图图Z0205中所示。由图可见，晶体管各极电流、电压均为脉动直流。在ui的整个周期内，uBE ＞ Vγ，uCE ＞ 0，这就保证了晶体管始终工作在放大状态。由图还可以看出，在没有失真（即合理设置Q点）的情况下，晶体管各极电压、电流均可视为交流分量与直流分量的线性迭加。

在这种情况下，分析放大电路时，交流与直流可以分开讨论。应当指出放大是对变化量而言的，放大信号的过程实质上是一个能量控制与转换的过程，即晶体管在能量较小的输入信号ui 的控制下，按照ui 的变化规律，将EC的直流能量转换成负载所需要的较大的交流能量。晶体管是一个能量控制器件，它本身并不会产生能量，只能消耗电源EC的直流能量。（具有能量控制作用的器件称为有源器件。）
