建筑智能化子系统的互联方式

智能建筑中的各种建筑设备子系统是由不同厂家生产制造的，很难把它们直接互连起来。需要采用某种互连方式把这些分离的由不同厂家生产的子系统或设备互相连接起来，以实现子系统内部和子系统之间的集成。常用的互连方式有以下几种：

1. 硬接方式

这种方式是早期系统集成的手段，现在很少应用。该方式是通过增加一个设备子系统的输入／输出节点或传感器，接入另一个设备子系统的输入／输出节点进行集成。

2. 串行通讯方式

常见的方式是将现场控制器加以改造，增加串行通讯接口(如RS-232C、RS-485等)，使之可以与其他设备子系统进行通讯。设备子系统之间的信息交换通过通讯协议的转换实现。

3. 基于特定BAS平台的内部子系统互连方式

随着计算机技术的发展，BAS制造商将产品和计算机技术紧密结合起来，使BAS可以通过计算机网络连接其集成子系统，BAS可以监测、控制和管理其集成子系统。由此产生了以BAS为平台的系统集成方式。这种集成方式相对于前两种集成方式来说是一个较大的进步，系统集成度和功能明显得到提高。然而，以特定BAS为平台进行系统集成的方式仍然存在明显的缺点：各厂家的BAS是一个相对封闭的体系，缺少向上的开放能力。BAS系统与其他设备子系统的接口设备和接口软件局限于特定产品、特定型号，因此系统集成能力有限，且维护、升级成本高。

4. 各子系统平等集成方式

基于子系统平等方式进行系统集成是一种更为先进的解决方案，如图1所示。这种系统集成方式的核心思想是：建立系统集成管理层网络，将各子系统视为下层现场控制网，并都以平等方式集成；系统集成管理网络运行系统集成高性能实时数据库(系统集成数据库)，各子系统的实时数据，通过开放的工业标准接口(如ODBC、opc接口等)转换成统一的格式存储在系统集成数据库中；系统集成管理网络通过系统核心调度程序对各子系统实现统一管理、监控及信息交换。

基于子系统平等方式进行系统集成，采用符合工业标准的软、硬件技术，接口标准、规范。开放的系统结构易于扩展，可真正实现甲、乙级智能建筑“对集成的各子系统实行统一的管理和监控”、“实现各智能化系统之间信息交换”的设计要求。

此外，由于采用基于子系统平等方式进行系统集成模式，系统通用性强、应用范围广，可适用于各种不同设备制造商子系统的集成，有利于降低系统集成成本，加快项目进度。

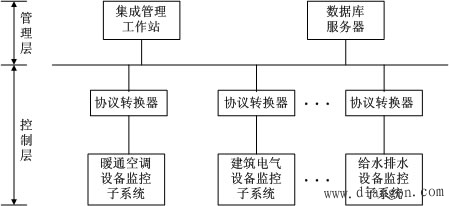

图1 子系统平等集成方式

5. 采用开放式标准实现互连

采用开放式标准开发的开放式系统是实现设备及子系统之间无缝连接的最好办法。

所谓开放式系统即系统所有部件均以公开的工业标准技术制造。系统符合公开的工业结构，因而不同厂商的产品，可以组合从而实现互操作，可以实现不同设备及系统无缝连接，它具有3个特点：

①系统的技术规范是所有厂商共同遵守的；

②同样功能的部件虽由不同厂家生产，但可以互相替换，可以互操作；

③符合标准的系统之间可以直接互连。

采用开放式标准实现互连是目前各建筑设备自动化子系统集成的主要方式，通常采用两种开放性国际标准：

(1) LonMark标准

LonMark标准是以LonWorks技术为基础的一套标准，LonWorks技术是一种现场总线技术，是适合现场控制层网络使用的开放式标准。通常用于HVAC、供配电、给排水系统、消防系统、保安系统等各种监控子系统的现场控制层设备的互连通讯。

(2) BACnet标准

BACnet标准主要是管理层的一个开放式标准。BACnet比LonWarks有更强的数据通信能力，是可以实现不同厂家BAS、FAS、SAS产品之间互连的网络通信技术。
