变电所的结构

1．变压器室
变压器室的结构设计要考虑变压器的安装方式(地平抬高方式或不抬高)、变压器的推进方式（宽面推进或窄面推进）、进线方式（架空或电缆）、进线方向、高压侧进线开关、通风、防火和安全以及变压器的容量和外型尺寸。
（1）变压器室的尺寸：变压器外轮廓与墙壁的净距；
（2）变压器室的通风；
（3）贮油池；
（4）变压器室的门朝外开；
（5）变压器室的防火；
（6）每台变压器都放在独立的变压器室里。

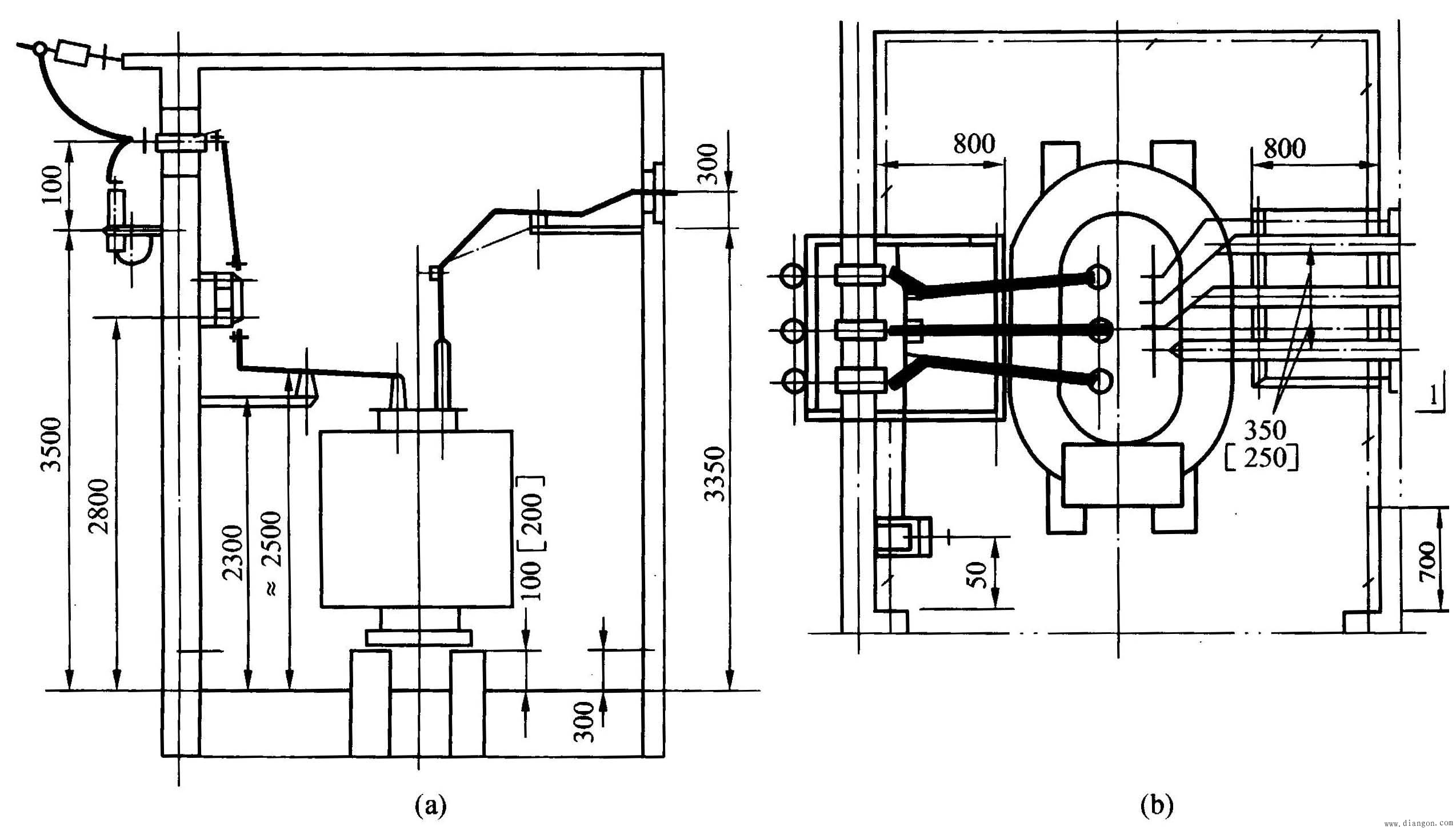

(a)剖面图 (b)平面图
2．高压配电室
高压配电室的结构主要取决于高压开关柜的数量、布置方式（单列或双列）、安装方式（靠墙或离墙）等因素。
（1）高压配电室的尺寸：各种通道的最小宽度、高度、电缆沟。
（2）高压配电室的门应向外开，相邻配电室之间有门时，应能双向开启，长度超过7米时应设两个门。
（3）高压配电室的耐火等级不应低于二级。

3．低压配电室
低压配电室的结构主要取决于低压开关柜的数量、尺寸，布置方式（单列或双列），安装方式（靠墙或离墙）等因素。
（1）低压配电室的尺寸：各种通道的最小宽度、高度、电缆沟。
（2）低压配电室的门应向外开，长度超过8米时应设两个门。
（3）低压配电室的耐火等级不应低于三级。
4．高压电容器室
电容器室的结构主要取决于电容器柜的数量、布置方式（双列或单列），安装方式（靠墙或离墙）等因素。
（1）高压电容器室的尺寸：各种通道的最小宽度、高度、电缆沟。
（2）高压电容器室的门应向外开，相邻配电室之间有门时，应能双向开启，长度超过7米时应设两个门。
（3）高压电容器室的耐火等级不应低于二级。
5．控制值班室
控制室通常与值班室合在一起，控制屏、中央信号屏、继电器屏、直流电源屏、所用电屏安装在控制室。
