电源的串联与并联

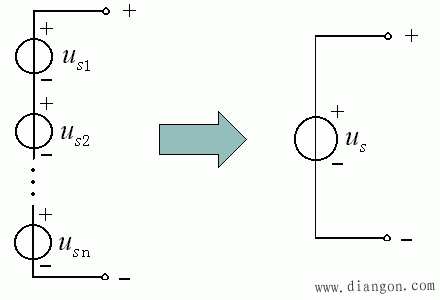

1、Series Connected Voltage Sources 电压源的串联

对于 n 个电压源的串联电路，可将其等效成一个电压源：
u_s＝ u_s1 u_s2 … u_sn＝ Σ u_sk

式中，u_sk 的方向与 u_s 方向一致者，取正号，反之取负号。

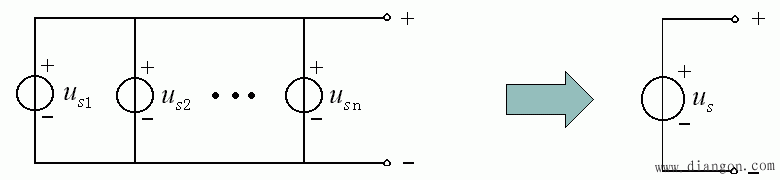

2、Parallel Connected Voltage Sources 电压源的并联

电压源并联时，必须是电压取值相等，且极性相同，其等效电压源是原电路中任一电压源。电流在原电路中的分配无法确定。

其它形式的电压源并联无意义。

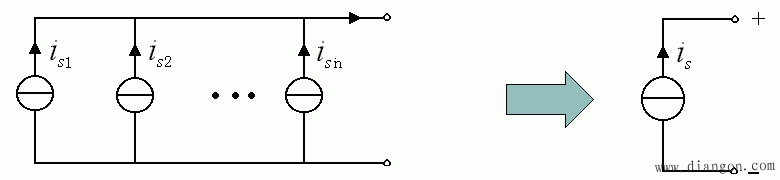

对于 n 个电流源的并联电路，可将其等效成一个电流源：
i_s＝ i_s1 i_s2 … i_sn＝ Σ i_sk

式中，i_sk 的方向与 i_s 方向一致者，取正号，反之取负号。

4、Series Connected Current Sources 电流源的串联

电流源串联时，必须是电流取值相等，且方向一致，此时可将其等效成一个电流源。其等效电流源是原电路中任一电流源。在原电路中，电压如何分配无法确定。

其它形式的电流源串联无意义。
