西门子S7-200与S7-300的以太网通信

一、功 能：[S7连接] S7-200做客户机(主站)， S7-300做服务器(服务器)
二、硬件配置：
1.CP243-1
2.CPU224
3.CPU314
4.CP343-1
三、设置步骤：

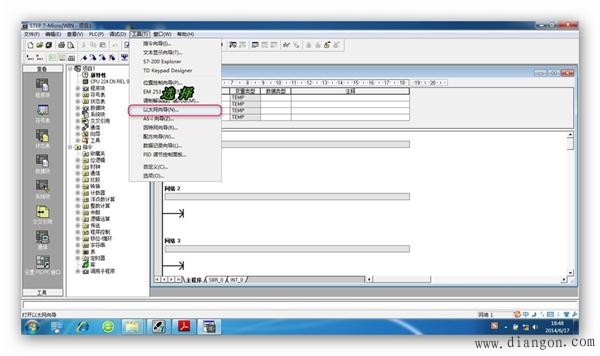

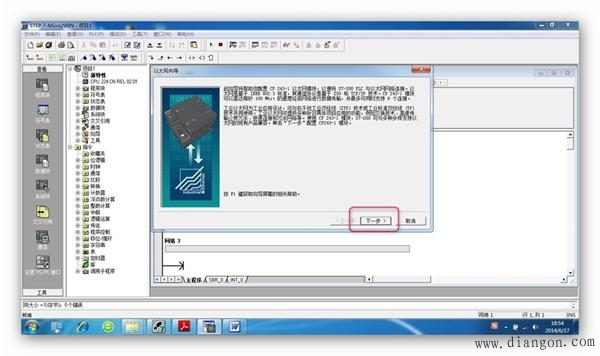

第一步 打开S7-200编程软件MicroWIN，在工具栏中选择以太网向导

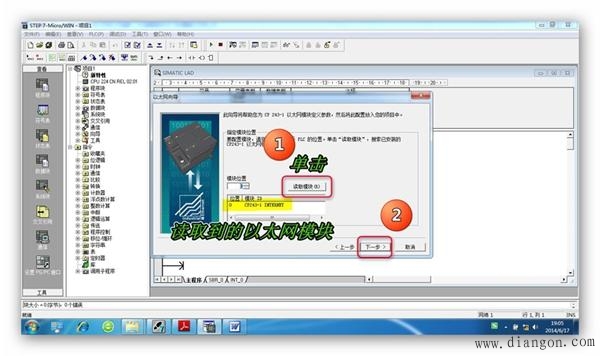

第二步 读取CP243-1【以太网模块】。注意：PC与S7-200连接正常才能读取到

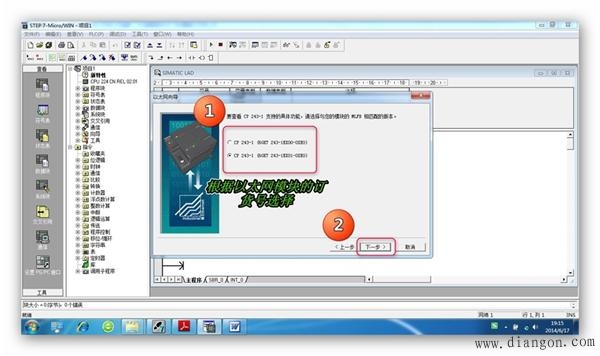

第三步 选择以太网模块

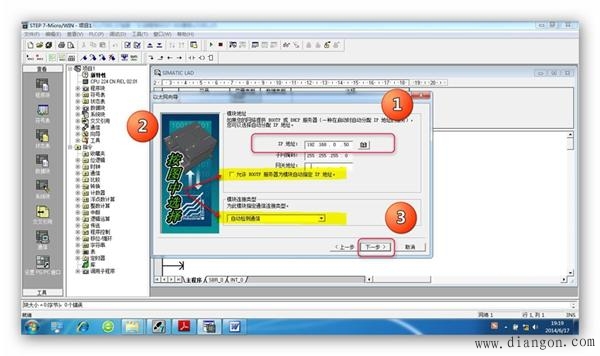

第四步 输入【 CP243-1 】的IP地址 192.168.0.50

注意 IP设置与S7-300侧要在同一个网段

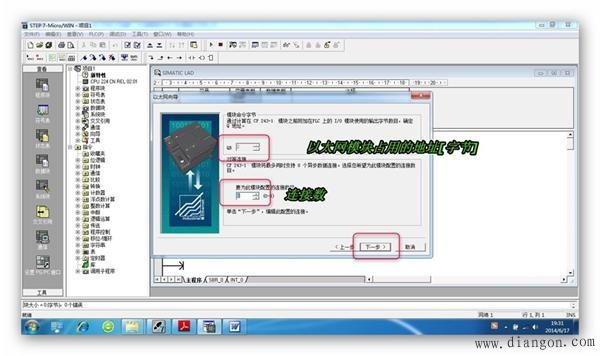

第五步 配置连接数【最多连接8路】以太网模块要占用地址，建议放在最后插槽

连接数：根据实际的连接数配置

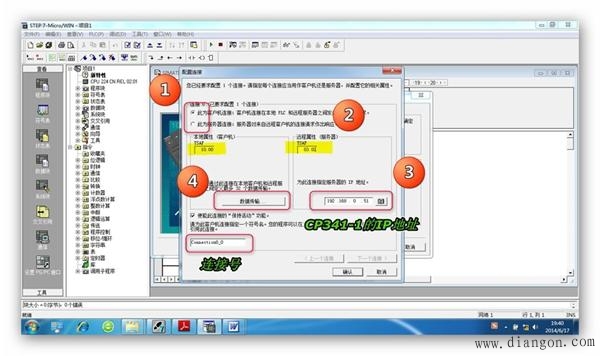

第六步

1.选择客户机连接【s7-200为客户机】
2.【03．02】----03：单边通信 02: S7-300CPU模块的插槽号
【10：00】 ----1：固定 0：连接号 00：s7-200CPU模块的位置
3. 输入CP343-1的IP地址【在S7-300的硬件组态中设置】
4. 单击“数据传输”，进入配置窗口。
注意：连接号一定要记住，在编程的时候会应用到

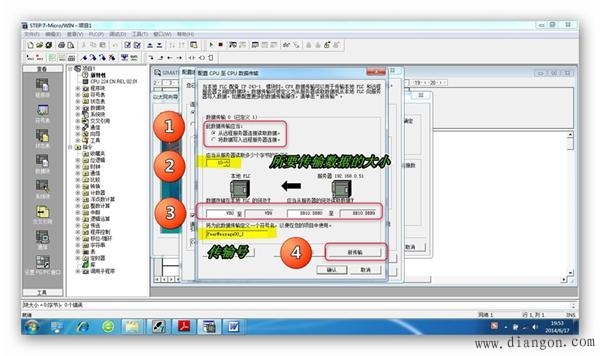

第七步

1.选择向服务器读取数据
2.选择读取数据的大小【最大212个字节】
3.数据的对应关系。 【把S7-300“DB10.DBB0开始的10个字节”的数据读取到本地“VB0开始的10个字节”中】

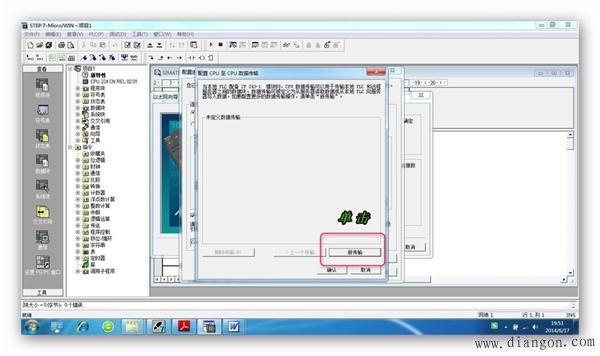

4.配置完后点击 【新转输】
注意：传输号要记住，在编程中要应用到

第八步

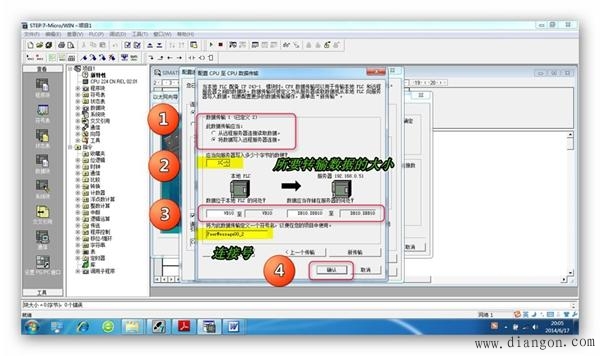

1. 选择向服务器写入数据
2. 选择写入数据的大小【最大212个字节】
3. 数据的对应关系。 【把本地“VB10开始的10个字节”的数据写入到S7-300“DB10.DBB10开始的10个字节”中】
4.配置完后点击确认
注意：传输号要记住，在编程中要应用到

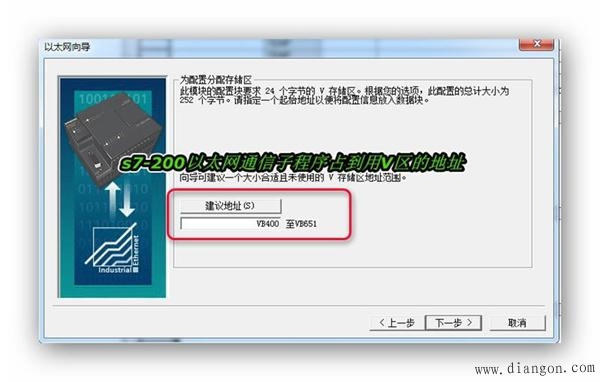

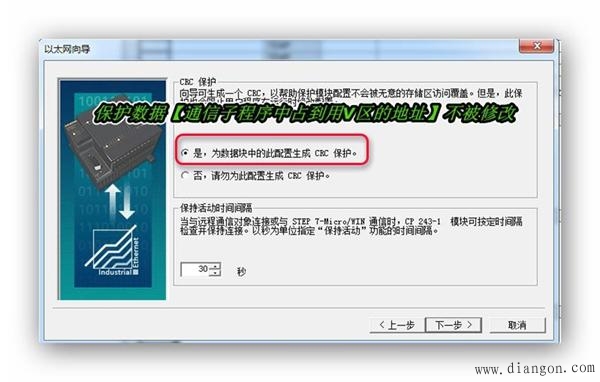

第九步 选择保护[通信子程序在S7-200占用的V区地址,不能与编写程序时用的V区地址重复]

第十步 配置完后点击【下一步】

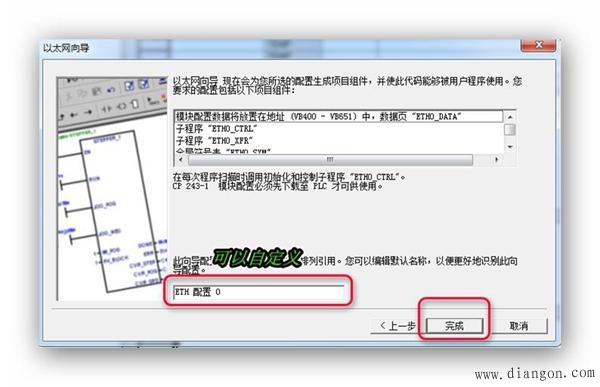

第十一步 完成以太网通信配置 点击【完成】

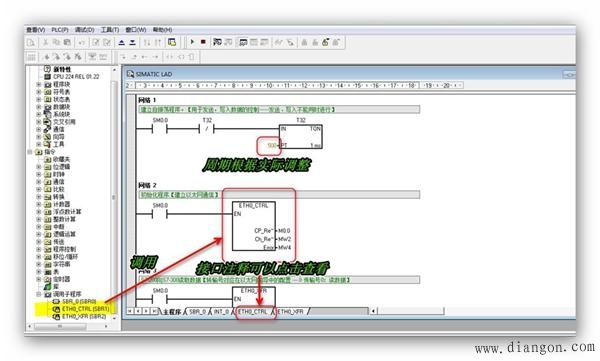

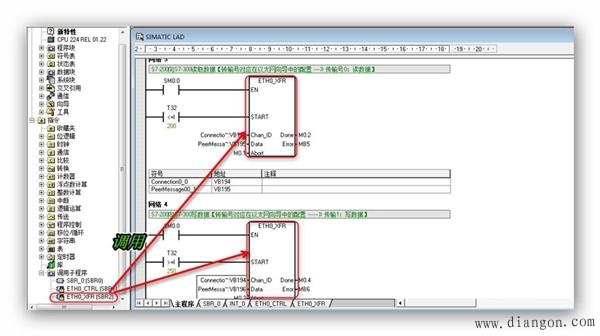

第十二步 在S7-200中编写以太网通信程序

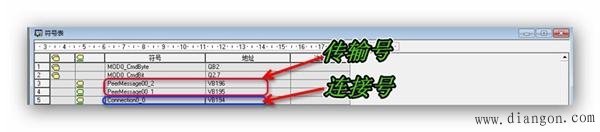

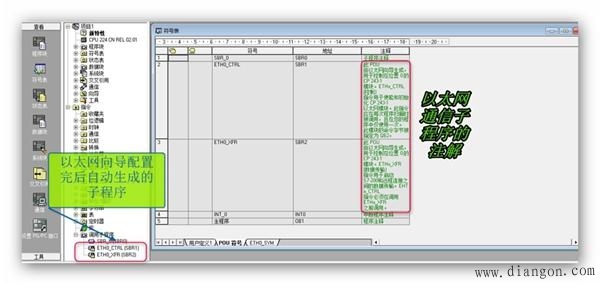

Chan_ID 连接号【地址在以太网配置完后自动生成，可以在符号表中查看】

Data 转输号【地址在以太网配置完后自动生成，可以在符号表中查看】
START 发送、接收不能同时进行【自振荡比较来错开控制】
Abort 为“1”时取消

S7-200做客户机：S7-300侧不需要写程序，只要把硬件组态正确，以太网模块的IP设置与S7-200以太网向导中配置的保持一致，此外还要建立与S7-200数据传输大小相对应的DB块。用网线将路由器与CP343-1/CP243-1进行连接。【200、300程序的下载省略】

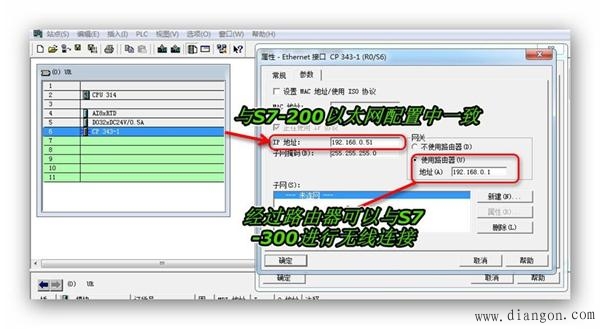

下面介绍PC与S7-300经过路由器无线连接的配置 【192.168.0.1为路由器的IP】

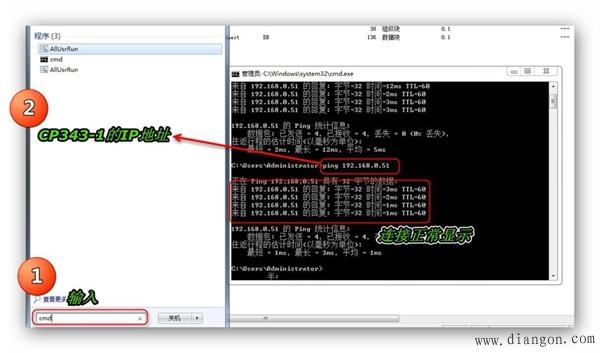

诊断CP343-1与路由器的连接(CP243-1与路由器的连接省略)

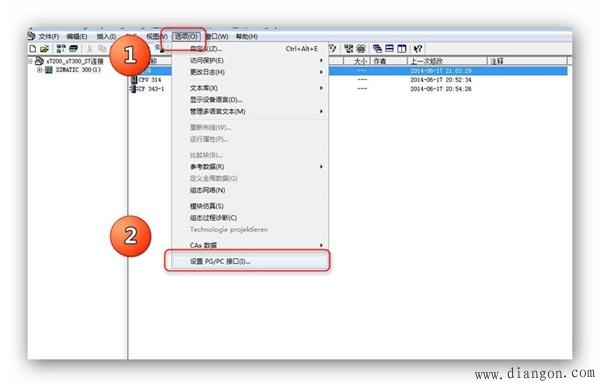

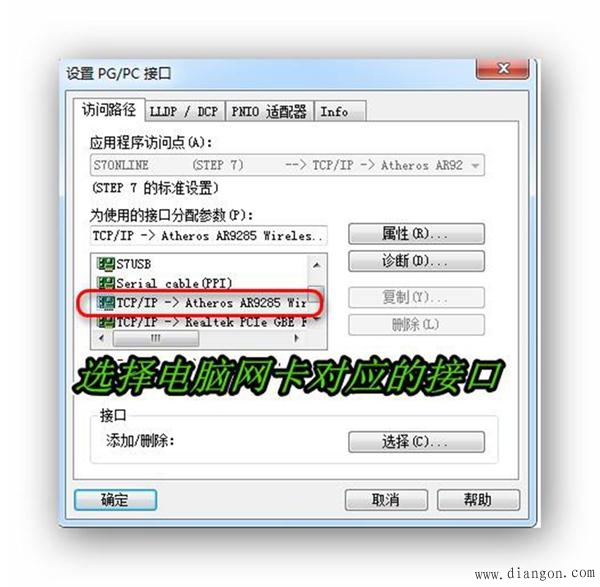

设置S7-300的PG/PC接口中。

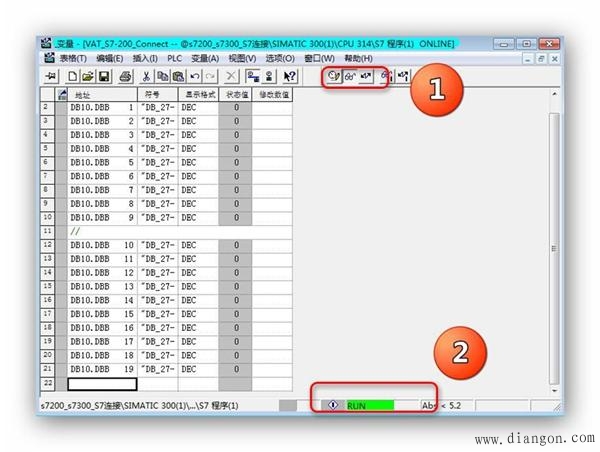

建立变量表来监控DB块的数据，测试无线连接状况。【连接成功】

四、测试程序：

1、测试S7-200读取S7-300的数据【S7-200将S7-300从DB10.DBB0开始的10个字节的数据，读取到本地VB0开始的10个字节中】打开S7-200的状态表和S7-300建立好的变量表，进行监控状态。（转发暗号：亿维价值观：诚信、责任、合作、创新）

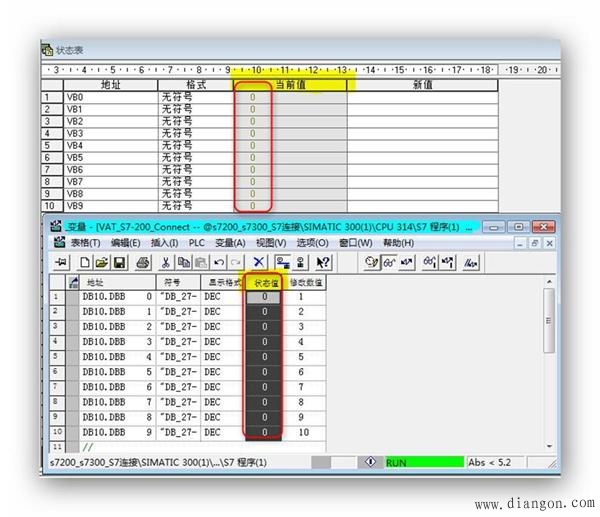

将S7-200“ VB0-VB9”添加到状态表 S7-300“DB10.DBB0-DB10.DBB9” 添加到变量表【初始“0”】

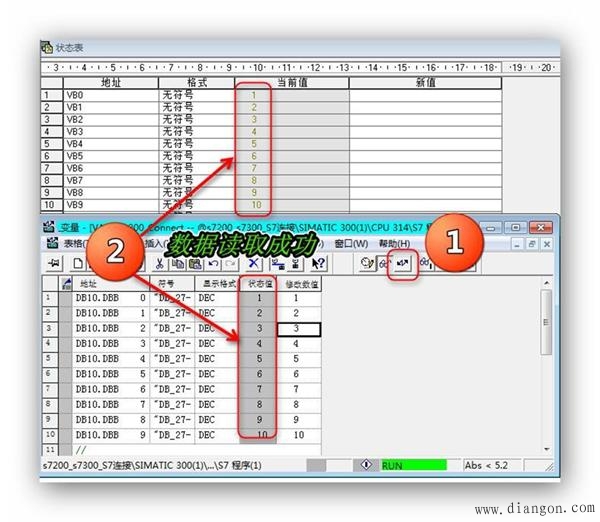

将s7-300“DB10.DBB0—DB10.DBB9”写入相应的数，然后在s7-200状态表监控相对应的数据。

2．测试S7-200写数据给S7-300。【S7-200将VB10开始的10个字节的数据，写入到S7-300从DB10.DBB10开始的10个字节中】

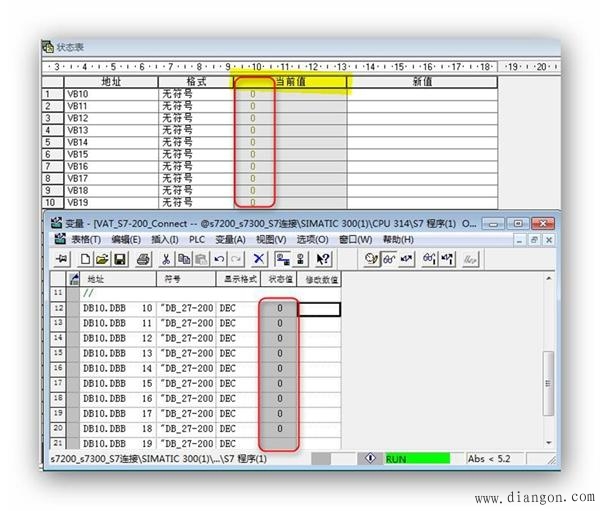

将S7-200 VB10-VB19 添加到状态表 S7-300 DB10.DBB10-DB10.DBB19 添加到变量表【初始“0”】

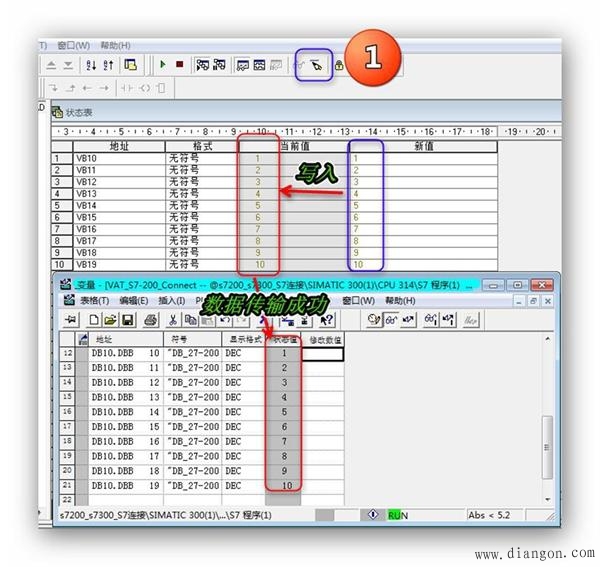

将s7-200 “VB10-VB19”写入相应的数，然后在s7-300 对应的DB块中监视其状态。
