应用集成运放应注意哪些保护？

集成运放的使用十分方便。只要在集成运放外部加上合适的电源电压，同时差分输入信号电压不超出规定的范围，其内部恒流源偏置电路会自动保证各级工作在放大状态，并不需要用户设计静态偏置电路，用户只需进行动态设计。但送入运放电路的动态信号不能破坏运放内部晶体管的放大状态，同时要考虑外部输入平衡、提高共模抑制能力，以及防止输出短路和电源反接等措施。

1．差模输入保护

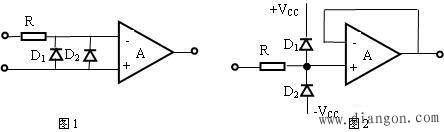

运算放大电路的开环放大倍数很大，当工作在开环状态，会因为差模电压过大而损坏。图1是采用二极管限止差模输入幅度的常用保护电路，运放的差模电压被限止在之间。

2．共模输入保护

运算放大器虽然有很大的共模抑制比，共模放大倍数很小，但并不意味着可以加很大的共模电压。过大的共模电压可能会破坏内部的偏置，导致内部放大电路不能工作在放大状态。为防止这种情况的出现，必须在运放差分输入端加保护电路限止共模电压。图2是限止共模电压的一种方法，图中信号输入端的电压被限止在之间。

设计单电源供电的集成运放电路时，则需要在输入端提供一定的直流共模电压。

3．电源端和输出端的保护

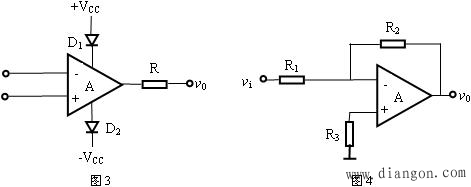

为了防止接入运放的电源极性错误，可以在电源输入端接入具有单向导通特性的二极管实现保护。图3中的二极管(f82)可以防止由于电源极性接反造成运放的损坏。当电源极性接反时，因均不导通，运放无法工作。

图3中的电阻R可以限止运放的输出电流，防止因输出短路可能造成运放损坏的现象。

4．平衡电阻

为了减少失调电压和失调电流的影响，同相输入端的等效直流电阻和反相输入端的等效直流电阻必须相等。如图4中的就是平衡电阻，其取值必须满足。
