TT系统与TN系统的含义

　　TT、TN两种保护系统均采用国际标准所用符号。第一字母T：表示中性点直接接地：第二个字母T：表示外露可导电部分对地直接电气连接与电力系统任何接地无关；N表示外露可导电部分与电力系统的接地点直接电气连接。
　　一、TT系统
　　TT系统是指在电源（电力变压器）中性点直接接地的电力系统中，将电气设备正常不带电的金属外壳或机械设备的金属外壳或机械设备的金属构件，直接接地的保护系统。（图1）
　　

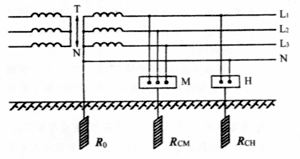

　　图1 TT系统原理
　　

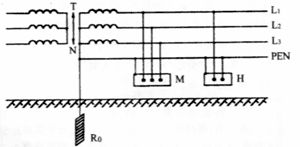

　　图2 TN-C系统原理
　　二、TN系统
　　TN系统是指在电源（电力变压器）中性点直接接地的电力系统中，将电气设备正常情况下不带电的金属外壳经过中性线（零线）直接接零的保护系统。根据中性线（工作零线）和保护线（保护零线）的配置情况，一般采用以下三种形式：
　　1.TN-C系统（图2）。
　　TN-C系统是指整个系统的中性线与保护线是合一的，这根线合一时称为保护中性线（用符号PEN表示）。
　　2.TN-S系统
　　TN-S系统是指整个系统的中性线与保护零线从电源中性点起分开敷设，是平时常称之为三相五线制中性点直接接地。该系统安全可靠性高（图3）。
　　

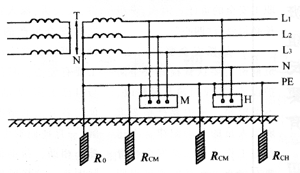

　　图3 TN-S系统原理
　　

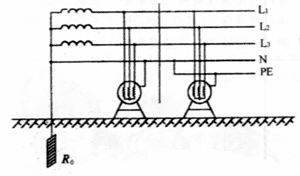

　　图4 TN-C-S系统示意图
　　3.TN-C-S系统（图4）。
　　TN-C-S系统是指整个系统中有一部分中性线与保护零线是合一的系统。这种系统在建筑物进户处将零线一分为二，一根作中性线，另一根作专用保护线。对采用TN-C-S系统时，如果保护中性线从电气装置的某一点分为保护零线和中性线后，则从该点起至负载处，就不允许把这二种线再合拼成相互接触，具有保护零线和中性线两种功能的保护中性线。
