调幅波的调幅系数

　　１、调幅系数的概念
　　用调制信号u_Ω=U_ΩcosΩt，对载波u_c=U_ccosωt进行调幅时，此时，经过调幅的已调波称为调幅波，它可以表示为：

U_AM=U_c(1 m_acosΩt)cosωt

　　式中m_a——m_a=U_Ω/U_c，称为调幅度。
　　调幅度是表征调服被的主要参数之一。测量调幅度的方法主要有示波器测量法和调幅度表法。

　　２、示波器测量法
　　
　　调幅波波形图，如图1所示：

图1　调幅波波形图

　　梯形法原理框图，如图2所示：

图2　梯形法原理框图

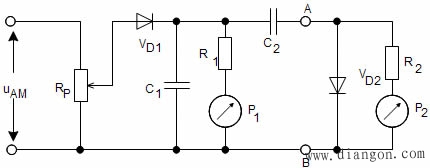

　　３、调幅度表法

T_S<1C₁<c

　　式中T_C——为载波周期；T_S——调制信号周期
　　P₁和P₂上的读数可以算出调幅波的调幅度。
