模拟电压比较器

比较电压接反相端，参考电压在同相端，输出与输入构成正反馈。

比较电压接同相端，参考电压在反相端，输出与输入构成正反馈。

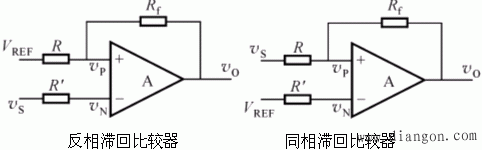

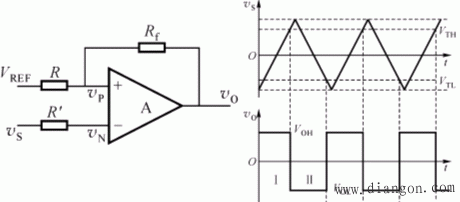

① 反相滞回比较器

由于运放的开环增益无穷大，所以比较实际上在和两点电平的比较。

利用叠加原理，求得点的电位为，当时，上触发电平；

当时，下触发电平；VTH和VTL是比较器输出电平翻转的两个阈值电平。如反相模拟比较器的输入比较信号为三角波，则输出是一个方波，如图所示。

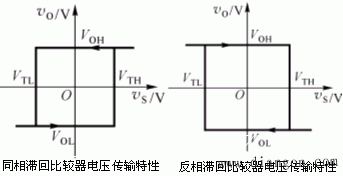

输入和输出之间的关系用电压传输特性表示如图：

由于其特性如同滞迟回线，故称滞迟比较器(或滞回比较器)

② 同相滞回比较器

从滞回比较器电压传输特性可知，它有一个十分重要的特性：回差特性—电路由低电平翻转到高电平所需的触发电平VTH，和由高电平翻转到低电平所需的触发电平VTL不一致特性(该处指同相滞回比较器)。这两个触发电平之差称回差电压(简称回差)回差电压。回差是滞回比较器的固有特性，它的大小可以通过有关电阻调节。回差电压越大，电路越不易误触发，即抗干扰能力越强。

二、单限比较器

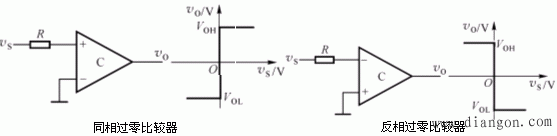

1. 过零比较器

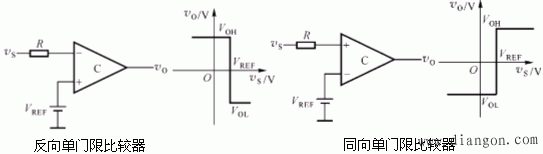

2. 单门限比较器

三、其它比较器

主要有窗口比较器和三态电压比较器两种。

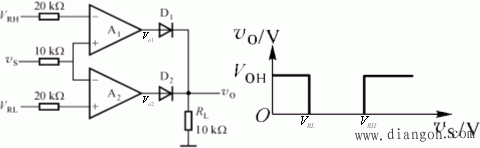

窗口电压比较器：

电路有两个参考电压VRH和VRL，当＞VRH时，VO1=VOH，VO2=VOL，VO=VOH；当＜VRL时，VO1=VOL，VO2=VOH，VO=VOH；当，VO1=VO2=VOL，VO=0；由此画出电压传输特性如上图所示。

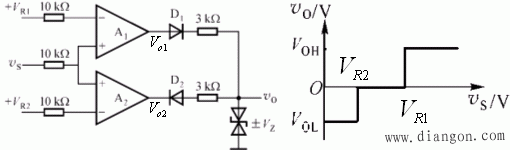

三态电压比较器：

令，则：，D2导通，D1截止，；，D2截止，D1导通，。

四、集成比较器

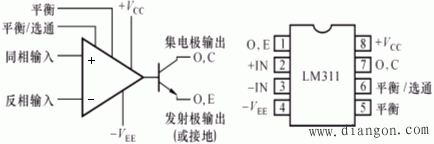

1. LM311型集成比较器

特点：电源电压可以单组 5V，也可±15V，适应范围宽；输出与TTL或CMOS电平兼容；可以直接驱动多种负载(灯泡、继电器等)。
LM311的几种实际连接：

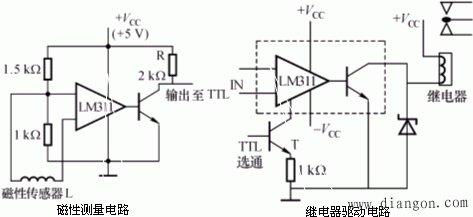

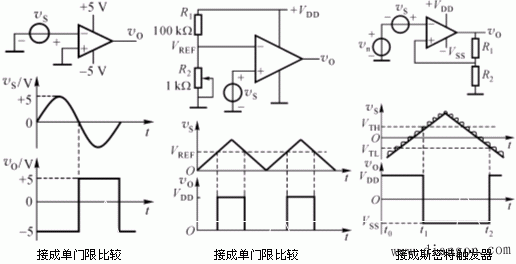

两种典型应用：

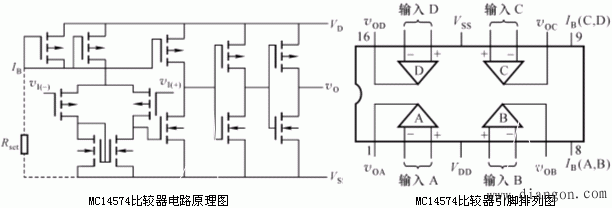

2. MC14574(CMOS)集成四电压比较器
