放大电路为什么要设置正确的静态工作点？怎样从输出电压波形中区分饱和失真

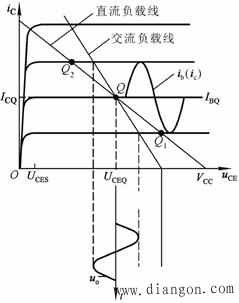

放大电路的核心元件是有源半导体器件，即三极管或场效应管，它们均为非线性器件。在基本放大电路中，只有在信号的任意时刻半导体器件都工作在线性放大区，输出波形才不会失真。因此，放大电路必须设置静态工作点Q。当输入信号为零时，半导体器件各电极上的电流与电压处于静态。对于三极管，Q点包括基极电流、集电极（或发射极）电流（或）、be间电压和管压降；对于场效应管，Q点包括栅源电压、漏极电流和管压降。当有信号输入时，在放大管的输入回路便产生动态信号，它加载在静态之上，于是输出回路电流随之产生相应的变化，再由负载电阻转换成电压的变化，从而实现了电压放大。如图所示为以三极管为例的电压输出波形，正确的静态工作点Q可以保证输出信号的不失真。若静态工作点为靠近截止区的Q1点，则输出波形容易发生截止失真（正弦波形出现圆顶）；若静态工作点为靠近饱和区的Q2点，则输出波形容易发生饱和失真（正弦波形出现削顶）。
