滤波器的功能与分类

电路功能：让某一频段的信号顺利通过，滤除其它频段的信号，所以它实际上是一种选频电路。

在微弱信号测量中，滤波器是一个非常重要的电路，模拟滤波器几乎在各种信号处理中必不可少。下图中的信号是经过低通滤波器后的情况。

经过低通滤波器的处理，大大地提高了电路中的信/噪比。

滤波器的种类：从大类分：数字滤波器，模拟滤波器，本课程介绍模拟滤波器。

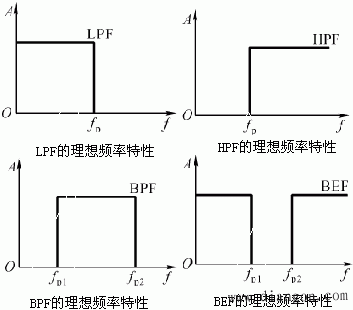

模拟滤波器：低通滤波器(LPF)、高通滤波器(HPF)、带通滤波器(BPF)、带阻滤波器(BEF)等四种。它们的频率特性如下：

上面都是理想的频率特性，在实际情况中，将采取各方面的技术和措施，使实际的频率特性向理想化接近。

有源滤波器的分析过程和方法：利用电路原理中的节点电流法→电压增益的传递函数→s用代入求增益的复数表达式→画出频率特性→求滤波电路的各项指标：通带增益、滤波器的截止频率(中心频率)、品质因素、带宽等。
