MF-30型万用表使用方法图解

1. 直流电流的测量
　　测量时万用表置于直流电流挡并与电路串联，如图2所示。要注意正、负极性。当被测量的极性和大小事先不知时，应把电流量程置最大挡，然后把一支表笔固定A点，另一表笔在B点触碰一下，如图2（c）所示。若表针反方向偏转，则把表笔倒换进行测试，

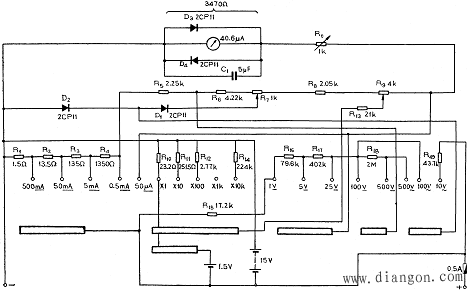

图1 MF－30型万用表电路

图2 万用表测直流电流的接法
　　得到电流的大概数值后，再把电表开关旋到合适量程测出精细数值。
　　由于测电流时，万用表是串联在电路中的，电表的内阻成了电路电阻的一部分，因而电路的电流由原来的I减小到测量时的I′，如图2（a）、（b）所示。I、I′分别为：

　　2. 直流电压的测量
　　测量电压时，把万用表转换开关放置在电压挡，并与被测电压两端并联连接如图3所示。若被测量电压极性或大小不知时，应进行试测，测试方法和测电流时方法相同。

图3 万用表测电压时的连接法　　　 图4电压表内阻对测量的影响
　　测量电压时，同样应注意万用表电压挡内阻的影响，如图4所示。测量前负载R两端的电压为：

　　3. 交流电压的测量
　　测交流电压与测直流电压方法相同，不再赘述。
　　交流电源的内阻一般很小，测量交流电压时通常不考虑。不过对交流电压的频率和波形必须注意。因为万用表的交流标尺刻度是按正弦波的平均值与有效值的比值、整流电路的形式和整流元件的效率三者的乘积，即整流电路的工作总效率K0调整标定的。所以当用万用表测量的电压波形失真或者是非正弦波时，误差会显著增大。如被测交流量的频率超出使用范围，误差也将增大。
　　4. 电阻的测量
　　测量时，先将开关旋至“Ω”挡适当量程上，把测试表笔短接，调节调零电位器使指针指在欧姆零位。然后分开表笔，进行测量。
　　为了提高测量的准确度，倍率的选择，应使被测电阻接近该挡的欧姆中心值。如果指针偏转过大或过小量程，则误差增大。
　　测电阻时，不允许被测元件带电，所以必须先切断被测电路的电源。
　　测试时双手不同时触及电阻两端，否则等于在被测电阻上并联了一个人体电阻，增加了测试误差。
　　5. 音频电平的测量
　　电平测量可用专门的测试仪表测量，但是也可以用万用表进行测量。它的测量方法简单、方便，可以获得电平的大概数值。

图5 测量电平的电路
　　测量时，万用表置于10V交流电压挡，测量方法与测交流电压方法基本相同。但测电平时，必须配上600Ω负载，如图5所示，如果原来就有600Ω电阻，则不须再加。
　　若电表置于交流电平其它挡，则应外加一个固定值。如50V量程测电平应加14dB； 100V量程测电平应加20dB； 250V量程测电平，则应加28dB。
