磁栅式传感器的应用

磁头、磁尺与专用的磁栅数显表配合，可以用于自动化控制系统中的检测元件(线位移)。例如在三坐标测量机、程控数控机床及高精度重、中型机床控制系统中的测量装置，均得到了应用。图1所示为上海机床研究所生产的WCB微机磁栅数显表的原理框图。

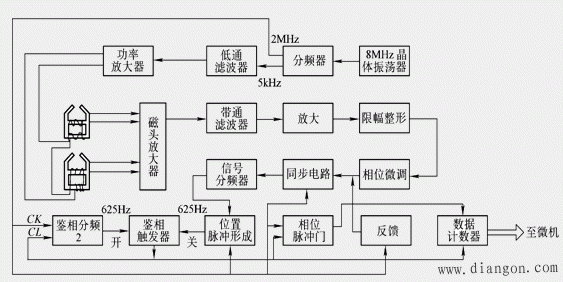

图1 WCB 磁栅数显表原理框图

1．磁栅的信号检出电路
它由磁头的输入（励磁）电路和磁头的输出电路构成。
磁头的输入电路包括8MHz晶体振荡器、分频器、低通滤波器和功率放大器四部分构成。
磁头的输出电路由磁头放大器（包括幅度微调、求和电路等）、带通滤波器和放大器等几个部分构成。
2. 鉴相内插细分电路
它由限幅整形、相位微调、同步电路、信号分频器、位置脉冲形成、鉴相分频器、鉴相触发器和相位脉冲门等组成。
