传感器中的弹性敏感元件

定义：所谓的弹性元件是指物体因外力作用而改变形状或尺寸，而外力撤除后能完全恢复其原形的物体，在传感器中应用的弹性元件称为弹性敏感元件。
功能：它能把某些形式的非电量变换成应变或位移量，然后由各种不同形式的传感元件变换成电量。

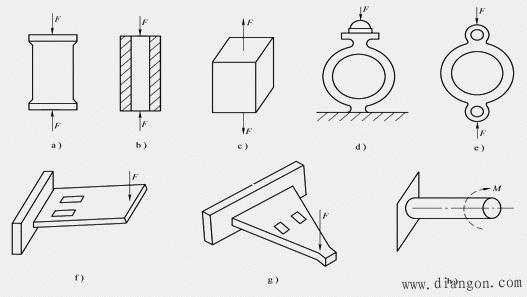

1、变换力弹性元件：将力（力矩）变换成应变或位移，如图1所示。

图1 变换力的弹性元件
a）实心柱 b）空心圆柱 c）矩形柱 d）e）等截面圆环 f) 等截面悬臂梁 g）等强度悬梁 h）扭转轴

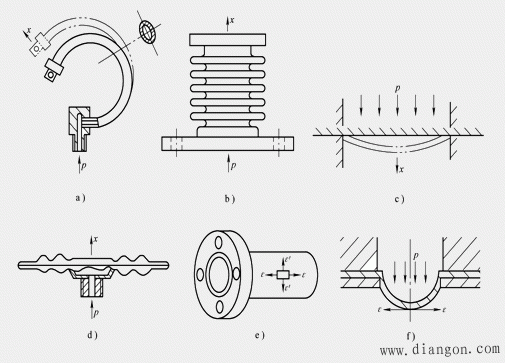

2、变换压力弹性元件：将压力变换成应变或位移，如图2所示。

图2 变换压力的弹性元件
a）弹簧管 b）波纹管 c）等截面薄板 d）膜盒 e）薄壁圆角 f）薄壁半球
