母线的固定及着色

1、母线在绝缘子上的固定：

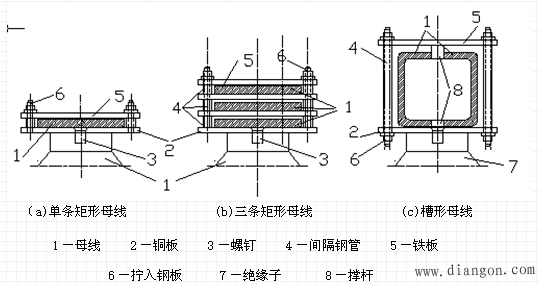

矩形母线和槽形母线都是通过衬垫安置在支持绝缘子上，并利用金具进行固结，如右图所示。为减小由于铁耗引起的发热，通常母线金具上边的夹板用非磁性材料铝制成，而其他零件采用镀锌铁。当矩形母线的长度大于20米时，一般应装设伸缩补偿器。

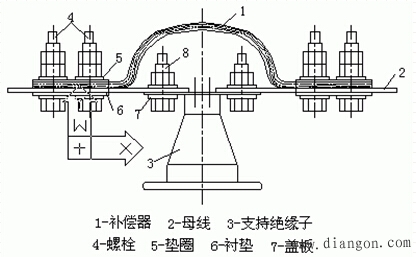

母线伸缩补偿器通常是用与母线材料相同的许多厚度为0.2～0.5毫米的薄片迭成，以薄刚片为最好。薄片的数量应与母线的截面相适应。当母线的 厚度在8毫米以下时，也可以用母线本身弯曲的方法，使母线得以自由伸缩。

　　 2、母线的着色：
对室内母线着色可以增强热辐射能力，有利于母线的散热，允许负荷电流提高12%～15%。还可以防止生锈，并便于识别直流的极性和交流的相别。母线着色的情况如下：
直流装置：正极-红色；负极-兰色
交流装置：U相-黄色；V相-绿色；W相-红色
中 性 线：不接地中性线-白色；接地中性线:紫色
