泵房机电安装图解

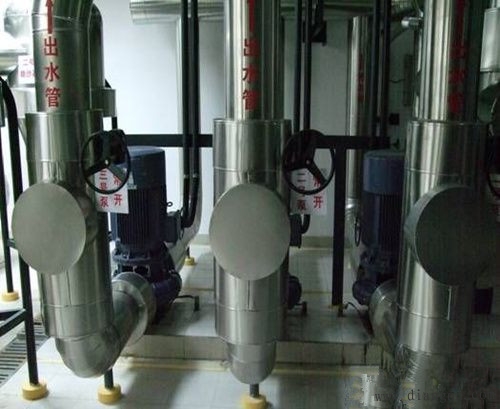

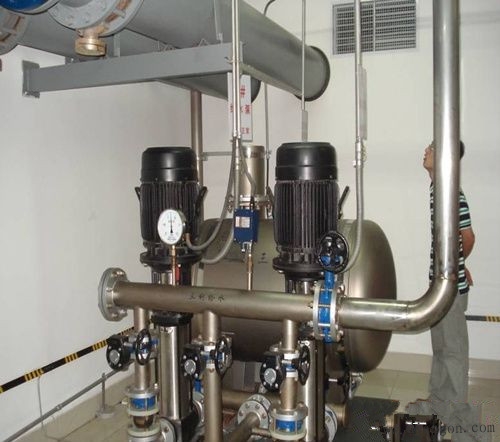

无负压设备机房：

型钢接地，设备接地；型钢钻孔排水；表识清楚；采用不锈钢螺栓；朝向一致。

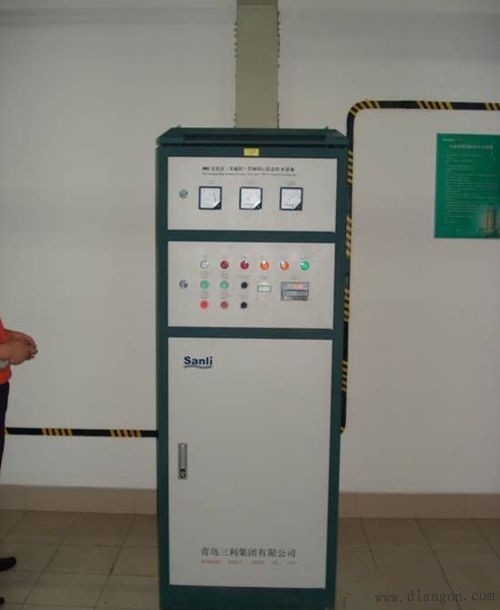

设备及控制柜要有主接地

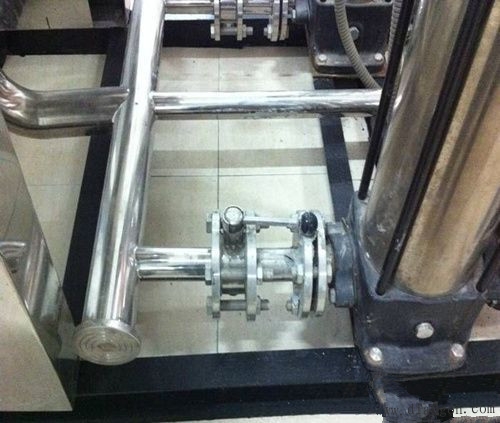

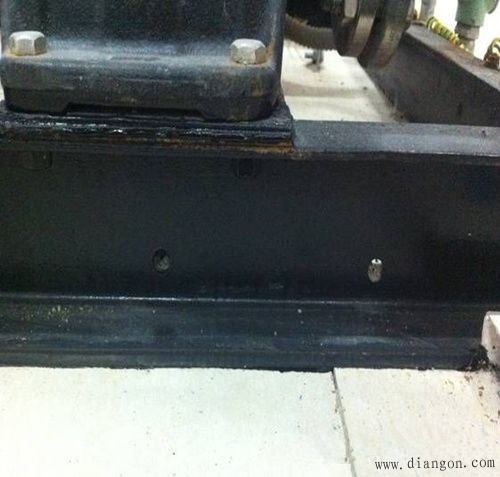

不锈钢法兰与螺栓连接，注意电化腐蚀（电绝缘片或板）。型钢要钻孔

简单的做法：

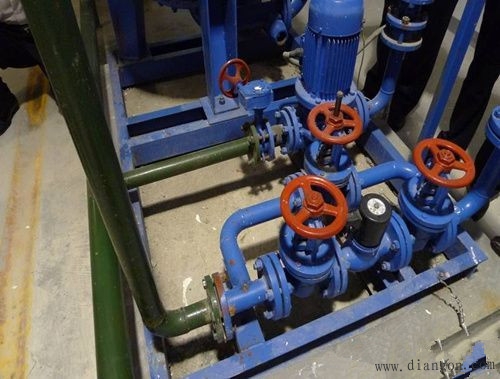

给水设备的机座处理欠妥；设备安装与土建之间欠协调；没有减震装置；注意了接地与跨接；法兰长短不一。

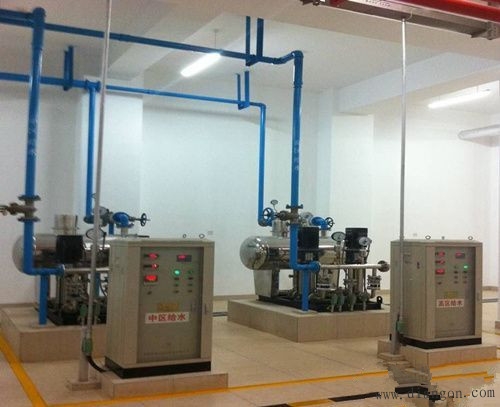

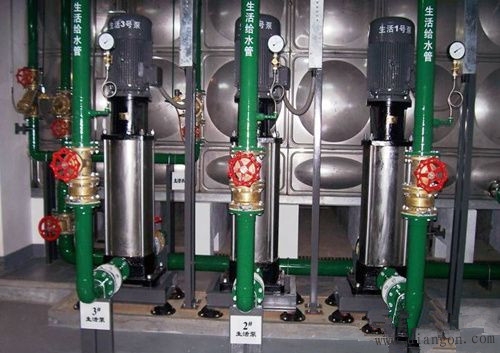

精美的给水设备间：地面处理与设备；互相辉映，整洁大方

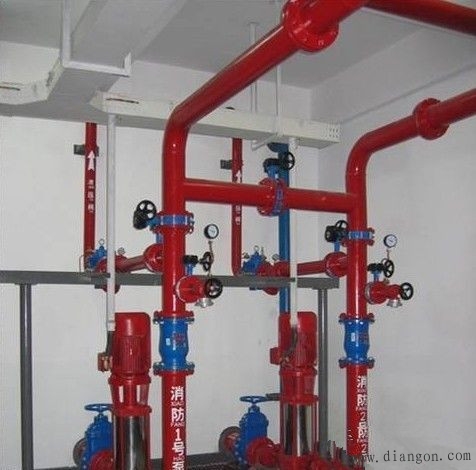

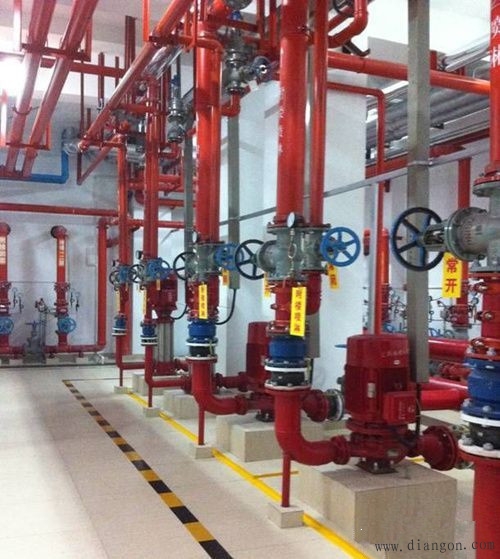

消防泵房：

a、接地跨接：设备、伸缩节、电源线；

b、滴水弯、金属卡普利管不超0.8米；

c、减震措施：出水管弯头、设备；

d、金属软管不能做持续导体。

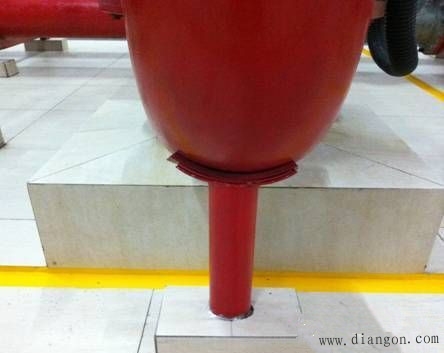

1、设备及支架防腐台；

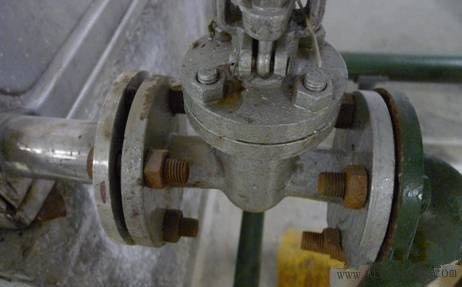

2、螺栓上油戴塑帽；

3、排水沟及警示带；

4、表识清楚；

5、高度朝向一致；

6、油漆鲜艳，分色明确。

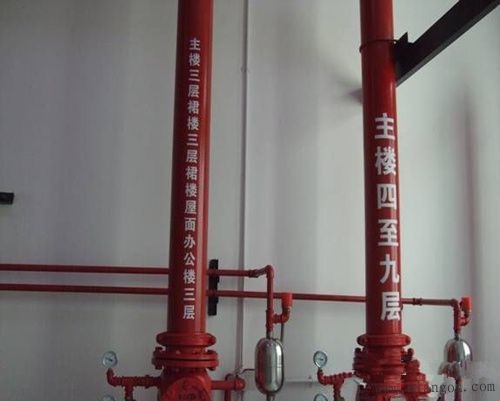

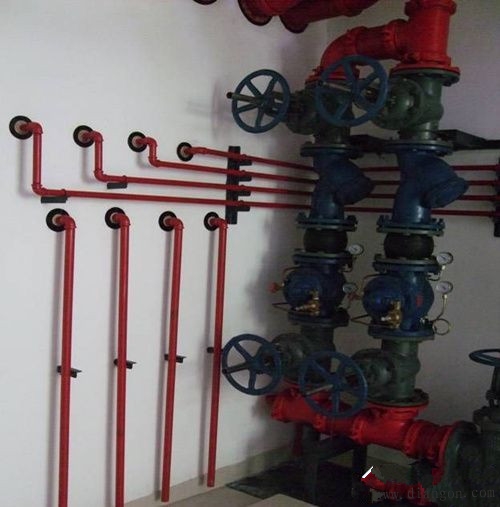

报警阀组：

1）距地面高度宜为1.2米，两侧距墙不小于0.5米，正面距墙不小于1.2米；

2）每个湿式报警阀与预做用阀控制的喷头数量不宜超过800个；

3）报警阀处的地面应有相应的排水设施；

4）供水总控制阀应处于开启状态，并采用信号碟阀；当不采用信号阀时，应设锁定阀位的锁具；

5）因雨淋阀组背面需接管，中心与背面墙距离不小于250㎜。

水流指示器：

1）方向指示正确，且有永久性标记；

2）与信号阀距离应大于300㎜。

3）安装前先测试。

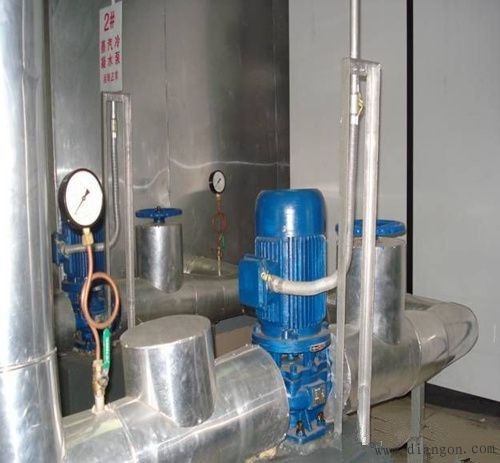

阀门支架设置合理，压力表读数一致→

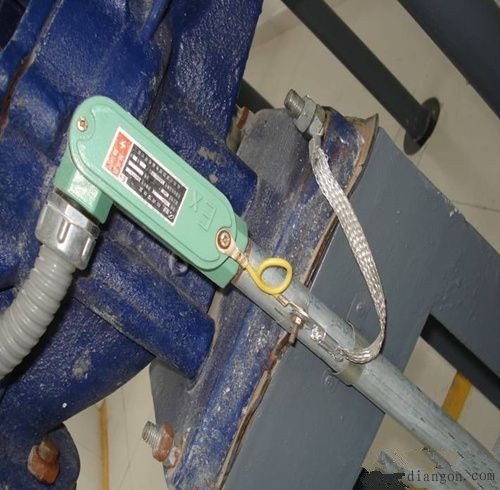

设备接地要有专门的端子压接，不能用设备螺栓→

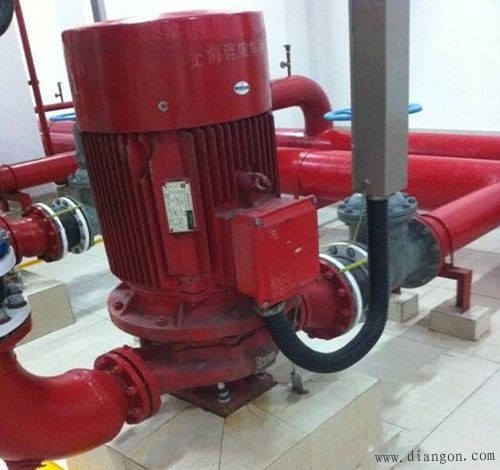

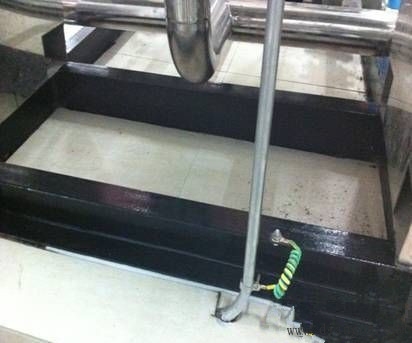

设备机房的接地→

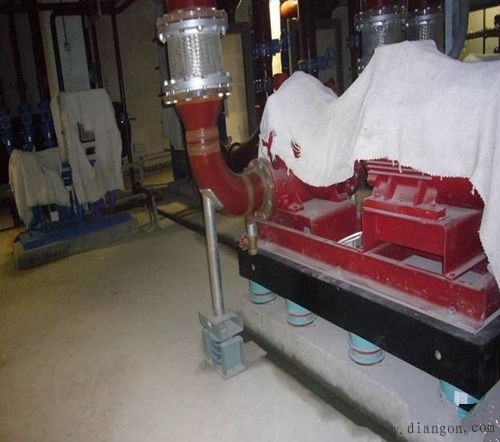

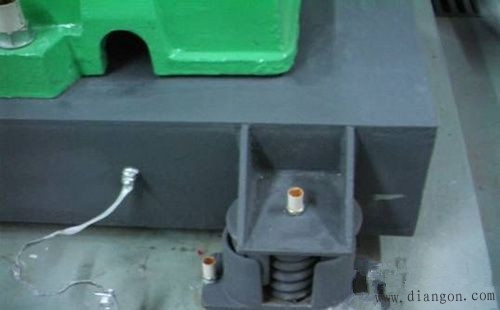

关于减震器的做法：

▲减振器安装前要适当地对基础进行处理，使减振器能本体水平，并能使同一机组的各减振器保持在同一标高位置。

▲减振器希能选择与基础直接固定的并与动设备成一体，这样就能防止动设备的水平位移。同时也可采取动设备公共地座的防位移措施。

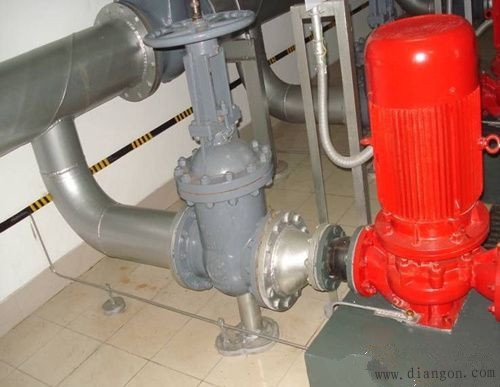

▲在与管道连接时必须采用软接补偿器。补偿器应就近水平安装，并在补偿器外就近短管处设置固定支架。如补偿器位置距动设备位置较远，应在软接与设备的接管处设托架，同时在托架下应设有同步于弹簧减振的弹性材料或装置。

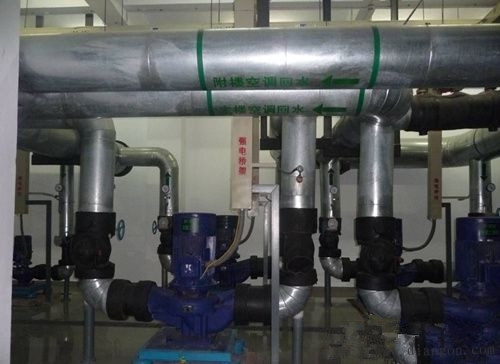

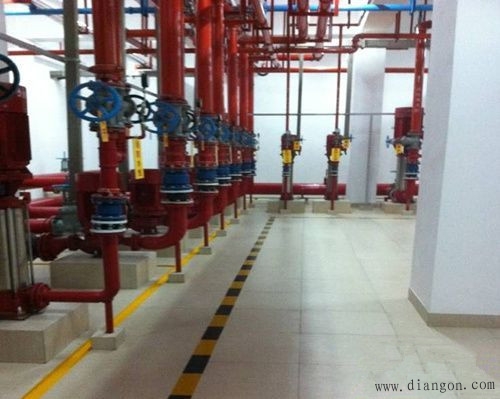

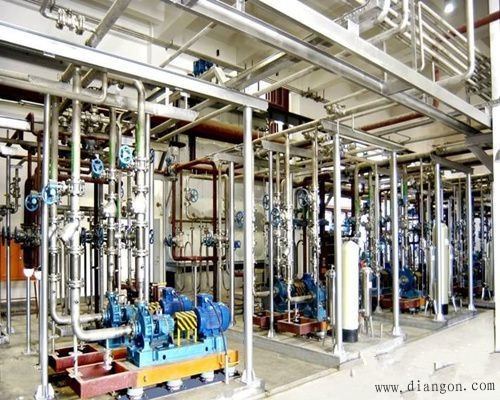

设备及管道的排列→

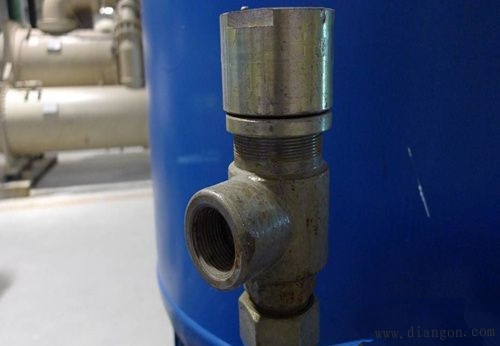

安全阀要引至泄水位置，不应直接对外→

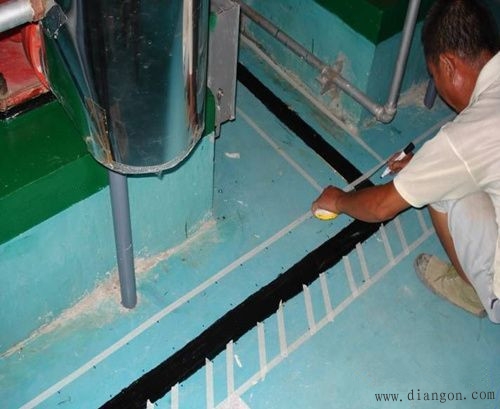

▲设备四周警示带的做法；

▲消防泵房内应有值班室；

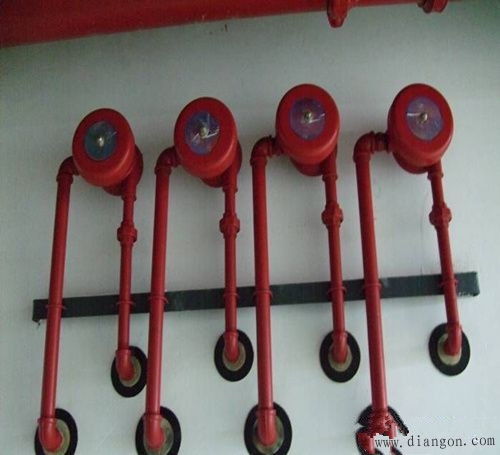

▲建议水力警铃引至房外

把警铃从设备间引进值班室→

把警铃从设备间引进值班室设备及动载管道的减震：固定规范、合理，与基础正确的连接，稳定性好，对有减振要求的设备，减振的设备稳定可靠，接管、补偿都达到工艺要求
