西门子S7-200系列PLC基本结构及功能

西门子S7-200 系列是一种可编程序逻辑控制器（Micro plc）。它能够控制各种设备以满足自动化控制需求。S7-200 的用户程序中包括了位逻辑、计数器、定时器、复杂数学运算以及与其它智能模块通讯等指令内容，从而使它能够监视输入状态，改变输出状态以达到控制目的。紧凑的结构、灵活的配置和强大的指令集使S7-200 成为各种控制应用的理想解决方案。
1．S7-200 CPU
S7-200 CPU 将一个微处理器、一个集成电源和数字量I/O 点集成在一个紧凑的封装中，从而形成了一个功能强大的微型PLC，参见图1。当下载程序之后，S7-200 就可以按照逻辑关系监控I/O 设备从而实现应用要求。

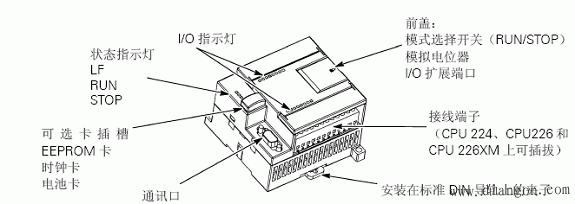

图1 S7-200 PLC
Siemens 公司提供多种类型的CPU 以适应各种应用，表1中对各种CPU 的特性作一简单比较。

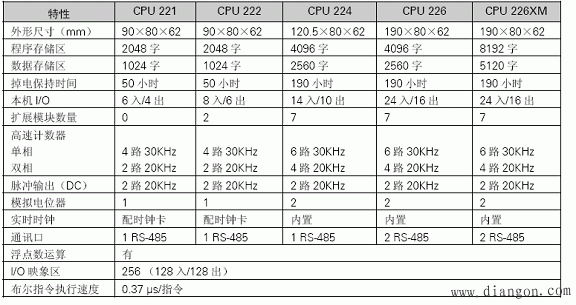

表1 S7-200 的技术指标
2．S7-200 扩展模块
为了更好地满足应用要求，S7-200 系列提供多种类型的扩展模块。可以利用这些扩展模块完善CPU 的功能。表2列出了现有的扩展模块。

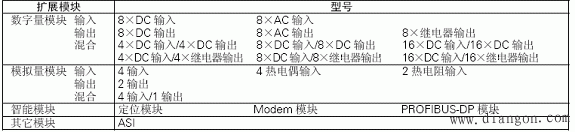

表2 S7-200 的扩展模块
3．S7-200 PLC的电源输入
要使S7-200 PLC工作，首先就是要给S7-200 的CPU 供电。图2给出了直流供电和交流供电两种CPU模块的接线方式。在安装和拆除任何电气设备之前，必须确认该设备的电源已断开。 在安装和拆除S7-200之前，必须遵循适当的安全防护规范，并确认S7-200 的电源已断开。

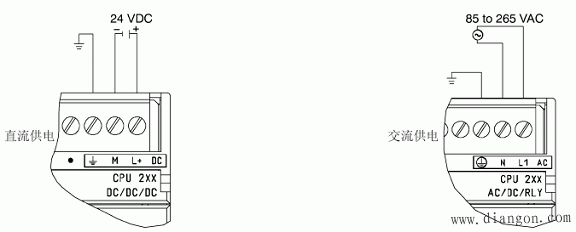

图2 给S7-200 CPU 供电
