实际电源的两种模型与等效变换

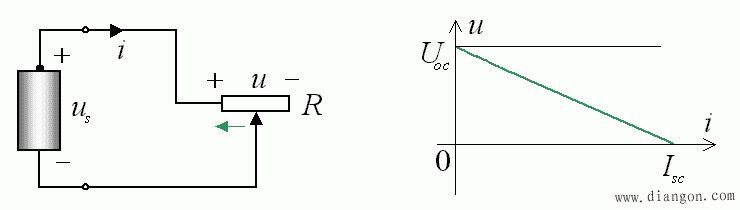

1. 实际电源与理想电源

实际电源都有内阻，但其 V-I 特性曲线仍是直线。

认为实际电源内阻为 0 ，是将实际看成理想电源。

2 实际电源的等效电路－电压源串联一个电阻

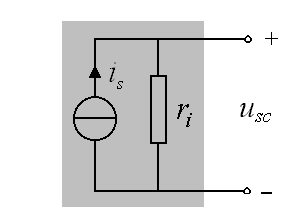

3 实际电源的等效电路－电流源并联一个电阻

图中 r_i 为实际电流源内的电阻；

i_s 为实际电源的短路电流；

u_sc 为实际电源的开路电压：

u_sc ＝ i_sr_i

伏安特性：i＝ i_s － Gu

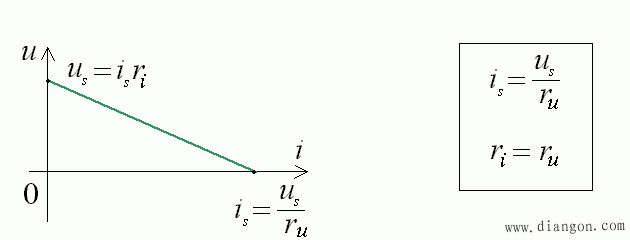

4 两种等效电路的转换

一个实际电源可以用上述两种等效电路的任意一种来表示，还可以根据实际需要从一种转换成另一种。

5 举例

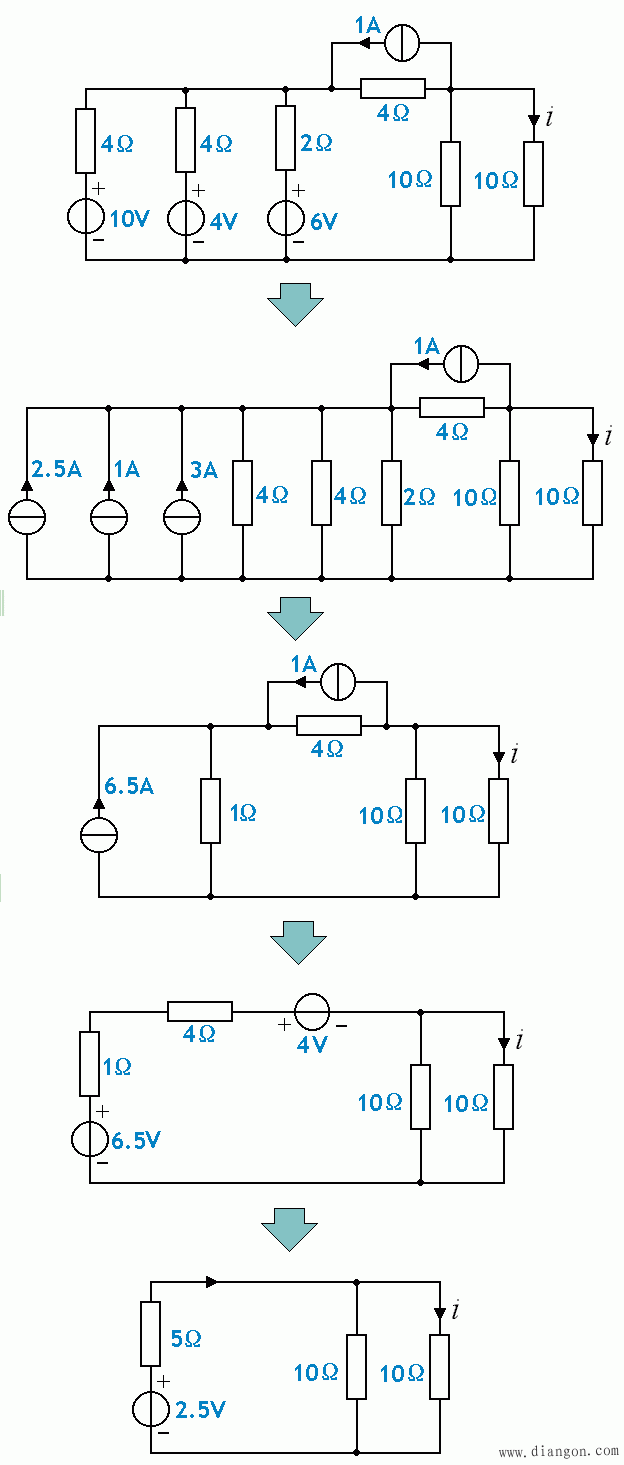

利用电源等效变换方法，求图示电路的电流 i。
