示波器的基本结构

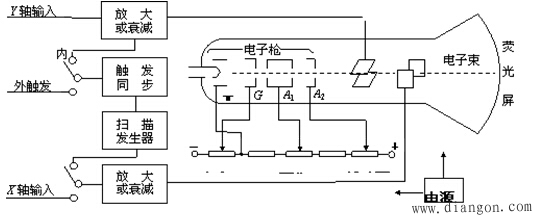

示波器的主要部分有示波管、带衰减器的Y轴放大器、带衰减器的X轴放大器、扫描发生器（锯齿波发生器）、触发同步和电源等，其结构方框图如图1所示。为了适应各种测量的要求，示波器的电路组成是多样而复杂的，这里仅就主要部分加以介绍。

1．示波管
如图1所示，示波管主要包括电子枪、偏转系统和荧光屏三部分，全都密封在玻璃外壳内，里面抽成高真空。下面分别说明各部分的作用。
（1）荧光屏：它是示波器的显示部分，当加速聚焦后的电子打到荧光上时，屏上所涂的荧光物质就会发光，从而显示出电子束的位置。当电子停止作用后，荧光剂的发光需经一定时间才会停止，称为余辉效应。
（2）电子枪：由灯丝H、阴极K、控制栅极G、第一阳极A1、第二阳极A2五部分组成。灯丝通电后加热阴极。阴极是一个表面涂有氧化物的金属筒，被加热后发射电子。控制栅极是一个顶端有小孔的圆筒，套在阴极外面。它的电位比阴极低，对阴极发射出来的电子起控制作用，只有初速度较大的电子才能穿过栅极顶端的小孔然后在阳极加速下奔向荧光屏。示波器面板上的“亮度”调整就是通过调节电位以控制射向荧光屏的电子流密度，从而改变了屏上的光斑亮度。阳极电位比阴极电位高很多，电子被它们之间的电场加速形成射线。当控制栅极、第一阳极、第二阳极之间的电位调节合适时，电子枪内的电场对电子射线有聚焦作用，所以第一阳极也称聚焦阳极。第二阳极电位更高，又称加速阳极。面板上的“聚焦”调节，就是调第一阳极电位，使荧光屏上的光斑成为明亮、清晰的小圆点。有的示波器还有“辅助聚焦”，实际是调节第二阳极电位。
（3）偏转系统：它由两对相互垂直的偏转板组成，一对垂直偏转板Y，一对水平偏转板X。在偏转板上加以适当电压，电子束通过时，其运动方向发生偏转，从而使电子束在荧光屏上的光斑位置也发生改变。
容易证明，光点在荧光屏上偏移的距离与偏转板上所加的电压成正比，因而可将电压的测量转化为屏上光点偏移距离的测量，这就是示波器测量电压的原理。
2．信号放大器和衰减器
示波管本身相当于一个多量程电压表，这一作用是靠信号放大器和衰减器实现的。由于示波管本身的X及Y轴偏转板的灵敏度不高（约0.1—1mm/V），当加在偏转板的信号过小时，要预先将小的信号电压加以放大后再加到偏转板上。为此设置X轴及Y轴电压放大器。衰减器的作用是使过大的输入信号电压变小以适应放大器的要求，否则放大器不能正常工作，使输入信号发生畸变，甚至使仪器受损。对一般示波器来说，X轴和Y轴都设置有衰减器，以满足各种测量的需要。
3．扫描系统
扫描系统也称时基电路，用来产生一个随时间作线性变化的扫描电压，这种扫描电压随时间变化的关系如同锯齿，故称锯齿波电压，这个电压经X轴放大器放大后加到示波管的水平偏转板上，使电子束产生水平扫描。这样，屏上的水平坐标变成时间坐标，Y轴输入的被测信号波形就可以在时间轴上展开。扫描系统是示波器显示被测电压波形必需的重要组成部分。
