可编程逻辑器件(PLD)

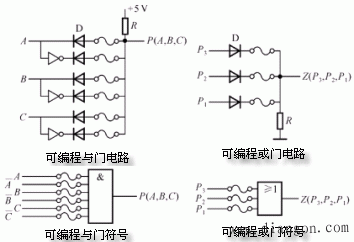

一个逻辑问题可以用简化的“与或”表达式描述，因此，只要设想用一个能产生各种“与”项的“与阵列”和一个能将各“与”项实现相“或”的“或阵列”组合起来，就能设计各种逻辑电路了。下图是用二极管和熔丝实现编程的“与”阵和“或”阵电路。

在未编程前，熔丝相当于短路(熔丝用低熔点的材料制成)。与阵列输出：；或阵列输出：。

如何实现编程：对与阵，只需将和二极管正极端连的熔丝接地，然后加上编程电压(电源5V时，编程电压为25V)，此时，相应熔丝将流过比正常电流大得多的电流而被熔断，其它保留。对或阵，将和二极管负极端连的熔丝接正电源，将熔丝熔断。

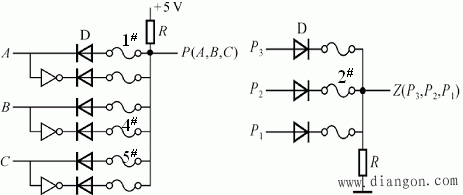

如将与阵中的1#，4#，5#熔丝熔断，则与阵输出。由于电路有6根熔丝，所以一共有26=64种编程状态，可生成64个与项(乘积项)。在或阵中，如将2#熔丝熔断，则编程后的输出Z为：。说明它有8种编程状态，产生8种或项。通常，可编程与门的输入变量可多达几十个，或门阵列的输入变量有八个以上。为了方便，这时的逻辑表示方法用下面的PLD表示法。

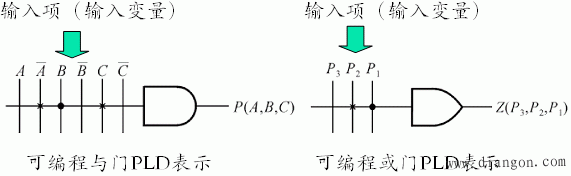

在门的输入线与输入项的交叉处，有“”时表示硬连接；有“×”时表示编程连接；没有符号表示无连接。

另外，在PLD中通常大量使用具有互补输出的缓冲器，以增加输入的驱动能力。

将多个PLD与、或门组合起来就成了PLD的与阵列和或阵列。用来产生各种各样的“与—或”函数式，然后实现各种逻辑电路。

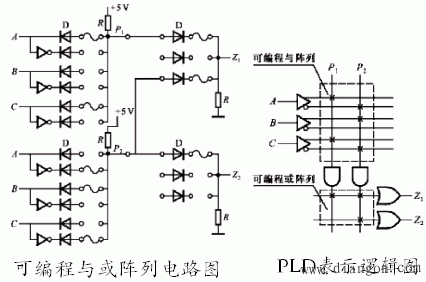

例如，要实现两个逻辑函数时，可编程与、或阵列如图所示：

二、用可编程与或阵列实现逻辑函数

例：用与—或阵列实现三个一位二进制数相加的加法运算电路。令输入为：，结果为：，。

化简后表达式为：，。

由逻辑式得可编程与或阵列电路图如下：

附：其它种类的集成逻辑门电路

一、IIL(I2L：Integrated Injaction Logic)，集成注入逻辑门电路

特点：以多集电极管为基础，其特点是集成度很高，功耗很低，逻辑摆幅小(0.3—0.7V)器件仍工作在饱和区和截止区，开关速度不是很高。

二、ECL(Emitter Coupled Logic)逻辑门电路，发射极耦合逻辑门电路

特点：器件工作在放大区，不进入饱和区和截止区，所以，开关速度快，是目前最快的一种逻辑电路。它以或逻辑结构实现各种逻辑电路。
