电动机的顺序控制电路

在实际工作中，有时要求几台电动机不同时启动、停止，而要按照一定的顺序启动、停止，即对各电动机的启动、停止进行连锁控制，这时可用控制各台电动机的接触器的动合触点来实现。
① 顺序启动：将控制先启动的电动机接触器的动合触点，串接在相邻的控制后启动的电动机的接触器的线圈电路或启动按钮支路中，可满足顺序启动的控制要求。
② 顺序停止：控制先启动电动机的接触器的动合触点，并联在相联的控制后启动的电动机接触器的停止按钮两端，可满足顺序停车的控制要求。
③ 逆序停止：控制后启动的电动机的接触器的动合触点，并接在相邻先启动的电动机接触器停止按钮两端，可满足逆序停车的控制要求。
1．两台电动机的顺序启动、顺序停止的控制电路

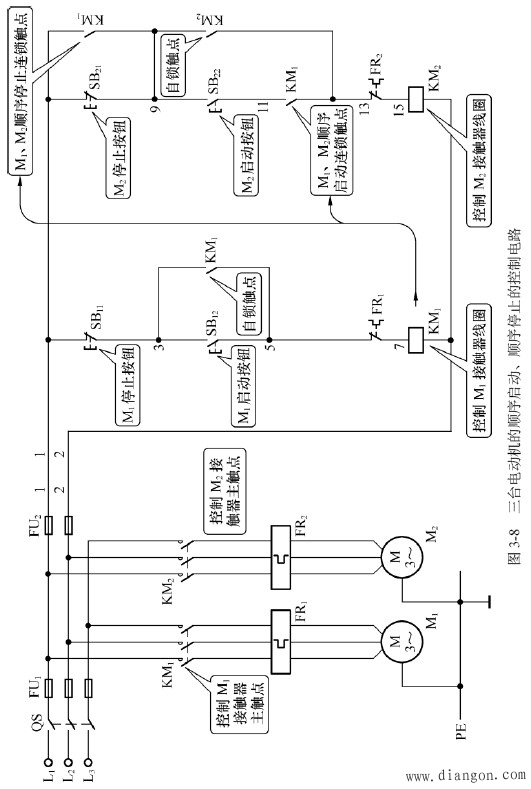

控制电路如图所示。
顺序停止控制电路是指多台电动机工作时，必须按一定顺序停止的控制电路。由于停止是按一定顺序进行的，因此停止按钮不能共用一个，一般这类电路是靠接触器的动合触点来实现。
【电路组成】
由图可见，KM1的辅助动合触点KM1（11-13），作为先决条件串联在KM2控制电路的启动按钮SB22支路中，保证M1启动后M2才能启动。KM1的辅助动合触点KM1（1-9）并联在动断按钮SB21两端，作为KM2失电的先决条件。这样当KM1得电吸合后，等于将动断按钮SB21短接，按下SB21，KM2不能失电释放，即
